Comment cartographier l’ensoleillement de votre toiture : le guide de la mesure terrain

Vous envisagez d’installer des panneaux photovoltaïques, mais une question cruciale demeure : votre toiture est-elle vraiment aussi prometteuse qu’il y paraît ? Face à l’investissement, le doute est légitime. On vous parle de potentiel solaire, de cartes d’ensoleillement régionales et d’orientation plein sud comme d’une formule magique. Ces informations, bien qu’utiles, ne sont qu’une partie de l’équation. Elles représentent une moyenne, une simplification qui ne tiendra jamais compte de la réalité unique de votre environnement : l’ombre de ce grand chêne à 15h, la réverbération du toit voisin, ou ce micro-climat local qui échappe aux modèles nationaux.

Les outils de simulation en ligne comme PVGIS sont d’excellents points de départ pour obtenir une estimation. Cependant, ils modélisent un monde parfait qui peut être éloigné de votre réalité. L’erreur la plus coûteuse dans un projet solaire n’est pas de choisir le mauvais panneau, mais de mal évaluer la ressource principale : le soleil disponible *effectivement* sur votre toit. Et si la clé n’était pas dans la recherche d’une simulation toujours plus complexe, mais dans le retour à la mesure physique ? Si l’on pouvait passer de l’hypothèse à la réalité, en quantifiant soi-même le potentiel réel pour prendre une décision basée non plus sur une estimation, mais sur des données tangibles ?

Cet article vous propose une démarche de bureau d’études, pragmatique et orientée données. Nous allons déconstruire le processus d’évaluation, depuis la lecture des grandes cartes d’ensoleillement jusqu’à la mesure de terrain avec des outils connectés abordables. L’objectif : vous donner les moyens de cartographier avec précision le potentiel de votre toiture, de quantifier les risques et de sécuriser votre investissement en vous basant sur la seule vérité qui compte : la donnée terrain.

Pour naviguer efficacement à travers cette analyse, voici le plan que nous allons suivre. Chaque étape vous rapprochera d’une compréhension fine et objective du potentiel solaire de votre projet.

kWh/m²/an, irradiance, albédo : comment lire les données d’ensoleillement de votre région ?

Avant toute mesure sur site, la première étape consiste à comprendre le contexte solaire global de votre région. Les données publiques fournissent une base de travail essentielle, mais leur interprétation requiert la maîtrise de quelques termes techniques. La donnée la plus courante est l’irradiation annuelle, exprimée en kilowattheures par mètre carré et par an (kWh/m²/an). Elle représente la quantité totale d’énergie solaire reçue sur une surface horizontale au cours d’une année. En France, cette valeur varie fortement, passant d’environ 1000 kWh/m² dans le nord à plus de 1600 kWh/m² sur la côte méditerranéenne.

Il est crucial de distinguer l’irradiation (une énergie sur une période) de l’irradiance (une puissance instantanée, en W/m²). C’est cette dernière que vous mesurerez avec un solarimètre. Un autre facteur souvent négligé est l’albédo. Ce terme désigne le pouvoir réfléchissant d’une surface. Une surface claire et réfléchissante (neige, gravier blanc) à proximité de votre installation peut augmenter l’irradiance reçue par vos panneaux par réflexion, un phénomène particulièrement intéressant pour les installations au sol ou sur toits plats.

Ces données moyennes sont une base, mais elles ne doivent pas être prises pour argent comptant. Une étude menée par MINES ParisTech a mis en lumière la forte volatilité interannuelle de l’ensoleillement en France. L’analyse a révélé un épisode de faible ensoleillement sur tout le territoire début 2013, prouvant que les moyennes cachent des variations significatives. Se fier uniquement à la moyenne régionale pour dimensionner une installation est donc une approche risquée qui ignore la possibilité d’années moins « solaires ». La donnée régionale est une carte à grande échelle ; il faut maintenant zoomer.

Comment obtenir l’irradiation solaire précise de votre toiture sur PVGIS en 3 minutes ?

Une fois le contexte régional posé, l’étape suivante est la simulation. L’outil de référence, gratuit et reconnu par toute la profession, est PVGIS (Photovoltaic Geographical Information System), fourni par la Commission Européenne. Il permet d’obtenir une estimation de production photovoltaïque pour n’importe quel point en Europe et au-delà, avec une précision annoncée entre 5 et 10% par rapport aux productions réelles dans des conditions idéales.

L’avantage de PVGIS est sa capacité à intégrer des paramètres cruciaux : la latitude et la longitude exactes de votre toiture, la puissance-crête de l’installation (en kWc), l’inclinaison des panneaux et leur orientation (azimut). En se basant sur des décennies de données météorologiques satellitaires, le logiciel calcule une production mensuelle et annuelle théorique. C’est l’outil parfait pour comparer rapidement plusieurs scénarios : « Et si j’installe 3 kWc plein sud à 30° ? Ou 5 kWc sur mon pan de toit Est-Ouest ? ». Cette simulation est votre première hypothèse de travail chiffrée, bien plus précise que les cartes régionales.

Cependant, PVGIS a une limite majeure : il ne voit pas les « masques proches ». Le logiciel ne sait pas qu’il y a la cheminée du voisin à 5 mètres, un bâtiment plus haut juste en face, ou ce fameux chêne qui va projeter son ombre sur une partie de vos panneaux chaque après-midi d’été. La simulation PVGIS est votre plan de vol idéal ; il est temps de vérifier s’il n’y a pas d’obstacles sur la piste.

Solarimètre DIY à 35€ ou station météo solaire à 280€ : lequel pour mesurer votre potentiel réel ?

C’est ici que la mesure terrain prend tout son sens. Passer de la simulation à la réalité impose de quantifier l’ensoleillement réel de votre toiture. Plusieurs niveaux d’outils s’offrent à vous, chacun répondant à une question différente. Il ne s’agit pas d’opposer les solutions, mais de choisir la plus adaptée à votre besoin de précision et à votre budget. Un solarimètre portable professionnel, comme ceux de la gamme Kimo, est par exemple l’outil de référence pour les contrôles d’installation certifiés.

Le tableau suivant synthétise les options, du plus simple au plus complet, pour vous aider à positionner votre besoin et à comprendre la valeur ajoutée de chaque solution de mesure.

Le « solarimètre connecté à 85€ » mentionné dans notre titre se situe dans cette deuxième catégorie. Basé sur un microcontrôleur (comme un ESP32) et un capteur d’irradiance (comme une photodiode calibrée ou une mini-cellule photovoltaïque), il permet non seulement de faire des mesures ponctuelles, mais aussi de les enregistrer sur une période donnée. En déplaçant ce capteur sur différentes zones de votre toiture au cours d’une journée ensoleillée, vous pouvez créer une véritable cartographie de votre « micro-climat de toiture ». Vous identifierez avec une précision redoutable les heures d’apparition des ombres et leur impact en termes de baisse de W/m², une donnée que PVGIS ne pourra jamais vous fournir.

L’erreur de dimensionnement qui ignore l’ombre du chêne et réduit la production de 25%

L’impact de l’ombre sur une installation photovoltaïque est le facteur de risque le plus sous-estimé par les porteurs de projet. Une ombre, même partielle, sur une seule cellule d’un panneau peut avoir un effet dévastateur sur la production de tout le « string » (la chaîne de panneaux connectés en série). En effet, la cellule ombragée agit comme une résistance, limitant le courant de toute la série et provoquant une chute de production bien supérieure à la simple surface masquée. Les experts confirment une réduction significative de la production d’énergie en cas d’ombre portée, qui peut facilement atteindre 25% ou plus du potentiel annuel.

C’est pourquoi la quantification des masques proches est une étape non négociable. Un arbre feuillu, la nouvelle surélévation du voisin, une cheminée ou même un simple poteau électrique peuvent créer des ombres portées qui évoluent au fil de la journée et des saisons. La simulation PVGIS est aveugle à ces détails. Seule une analyse sur site, visuelle et complétée par des mesures, permet de les cartographier.

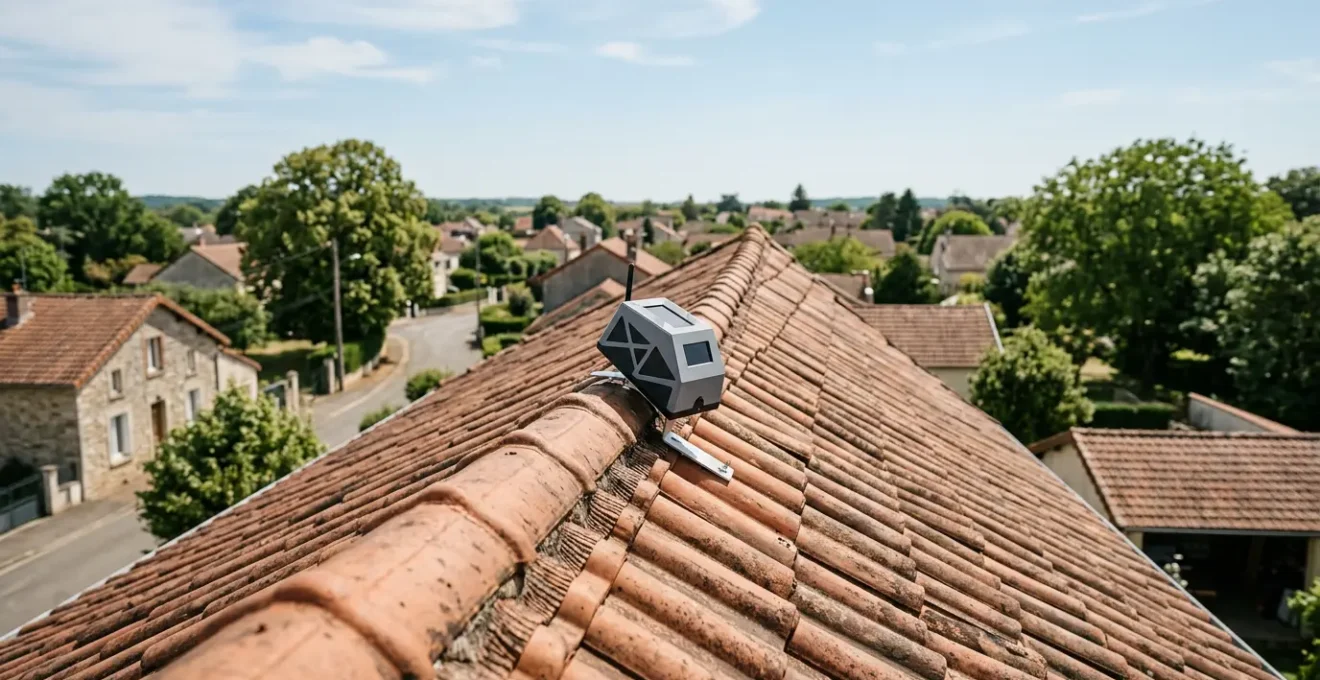

C’est là que votre solarimètre connecté devient votre meilleur allié. En plaçant le capteur à différents endroits stratégiques de la toiture (où les futurs panneaux seront installés) et en enregistrant l’irradiance tout au long d’une journée claire, vous obtiendrez des courbes de production réelles. Une chute brutale et régulière de l’irradiance à 15h30 chaque jour sur un capteur ? Vous venez de quantifier l’impact de l’ombre du chêne. Cette donnée terrain est inestimable. Elle vous permettra soit d’écarter cette zone de votre projet, soit d’utiliser des micro-onduleurs (qui optimisent la production panneau par panneau et limitent l’impact des ombres), soit de revoir vos estimations de production à la baisse pour un calcul de ROI honnête.

Faut-il intégrer une baisse de 8% de l’ensoleillement estival méditerranéen dans vos calculs de ROI ?

La mesure terrain permet de corriger les simulations, mais la planification d’un projet sur 20 ou 30 ans exige aussi d’intégrer les tendances et les facteurs de performance à long terme. La question de l’évolution de l’ensoleillement est légitime. Si l’analyse des données de Météo-France montre une tendance générale à la hausse de l’ensoleillement sur les dernières décennies, elle révèle aussi des variations interannuelles marquées qui doivent inciter à la prudence. Intégrer une marge de sécurité dans les calculs de rentabilité pour anticiper des années moins favorables est une pratique de bon sens.

Plus important encore est un facteur physique souvent contre-intuitif : l’impact de la température. Un panneau solaire n’est pas un panneau thermique. Sa production optimale est atteinte par temps froid et ensoleillé. En effet, la chaleur dégrade le rendement des cellules photovoltaïques. La plupart des fiches techniques des panneaux indiquent un coefficient de température. Concrètement, le rendement des panneaux diminue d’environ 0,4 à 0,5% par degré Celsius au-dessus de 25°C (température de la cellule, pas de l’air ambiant). Un panneau en plein soleil sur un toit en été peut facilement atteindre 60-70°C, ce qui signifie une perte de rendement de 15 à 20% par rapport à ses performances nominales.

La question n’est donc pas tant de spéculer sur une baisse de l’ensoleillement, mais de calculer un rendement réaliste. Un été caniculaire en région méditerranéenne, bien que très ensoleillé, ne sera pas forcément le pic de production de l’année. Le printemps, avec son fort ensoleillement et ses températures encore fraîches, est souvent la période la plus productive. Votre calcul de ROI (Retour sur Investissement) doit donc intégrer ces pertes thermiques, qui sont bien plus prévisibles et significatives qu’une hypothétique variation climatique à long terme.

Comment calculer la production annuelle de panneaux selon votre latitude et l’orientation ?

Le calcul précis de la production annuelle est le cœur d’un dimensionnement réussi. Au-delà des simulations, comprendre la formule de base permet de mieux interpréter les résultats. La production d’une installation (en kWh) se calcule schématiquement ainsi : Production = Puissance x Irradiation x Pertes. Décortiquons cela.

La Puissance est la puissance-crête de votre installation (en kWc). C’est une valeur nominale, mesurée en laboratoire dans des conditions standards (STC : 1000 W/m² d’irradiance, 25°C de température de cellule). L’Irradiation est la quantité d’énergie solaire que vos panneaux vont effectivement recevoir (en kWh/m²/an). C’est là que la latitude, l’inclinaison et l’orientation jouent un rôle capital. L’inclinaison optimale en France est généralement estimée à 30-35° pour maximiser la production annuelle. Une orientation plein sud (azimut 0°) est idéale, mais des orientations sud-est ou sud-ouest n’entraînent qu’une perte modérée (environ 5-10%).

Enfin, les Pertes représentent tous les facteurs qui dégradent la production idéale. Ce coefficient global (généralement estimé entre 15% et 20%) inclut : les pertes liées à la température (vues précédemment), les pertes dans les câbles, les pertes de l’onduleur (même si les meilleurs ont des rendements supérieurs à 98%), la salissure des panneaux, et surtout, les pertes dues aux ombrages que vous avez mesurées. C’est en ajustant ce coefficient de pertes avec vos propres données terrain que vous transformerez une simulation générique en une prévision personnalisée et fiable.

Comment mesurer précisément votre taux d’autoconsommation avec les données de votre onduleur ?

Une fois l’installation en service, l’optimisation commence. Le but de l’autoconsommation n’est pas seulement de produire de l’électricité, mais de la consommer au moment où elle est produite pour minimiser le recours au réseau. Le taux d’autoconsommation est le principal indicateur de performance de votre stratégie. Il représente la part de votre production solaire que vous consommez directement sur place. La formule est simple : Taux d’autoconsommation (%) = (Énergie auto-consommée / Énergie totale produite) x 100.

La plupart des onduleurs modernes, qu’ils soient centraux ou micro-onduleurs, disposent d’une interface de suivi (application mobile ou portail web). Celle-ci vous donne en temps réel et en historique votre courbe de production solaire. C’est la première donnée essentielle. Pour mesurer l’autoconsommation, il faut confronter cette production à votre consommation. L’onduleur vous donnera la quantité totale d’énergie produite sur une période (par exemple, 15 kWh sur une journée). En parallèle, si vous disposez d’une solution de monitoring de la consommation (un compteur d’énergie supplémentaire ou les données du compteur Linky), vous pouvez connaître la quantité d’énergie que vous avez injectée dans le réseau (par exemple, 6 kWh sur la même journée). L’énergie auto-consommée est alors simple à calculer : 15 kWh produits – 6 kWh injectés = 9 kWh auto-consommés. Votre taux d’autoconsommation pour cette journée est donc de (9 / 15) x 100 = 60%.

Suivre cet indicateur de près est la clé pour identifier les moments de surplus de production et adapter vos habitudes de consommation pour l’absorber, et ainsi tendre vers un taux d’autoconsommation optimal.

Comment atteindre 70% d’autoconsommation en pilotant vos usages selon la production solaire ?

Mesurer son taux d’autoconsommation n’est que la première étape. L’objectif est de l’améliorer activement pour maximiser la rentabilité de votre installation. Atteindre un taux de 70% ou plus sans batterie de stockage est un objectif ambitieux mais réalisable, qui repose sur une seule stratégie : faire coïncider la consommation avec la production. Cela demande un changement d’habitudes et, idéalement, l’aide de quelques outils de pilotage.

Le principe est simple : les appareils les plus énergivores de la maison (ballon d’eau chaude, lave-linge, lave-vaisselle, recharge de véhicule électrique) doivent fonctionner prioritairement lorsque le soleil brille, typiquement entre 10h et 16h. Il s’agit d’inverser la logique des « heures creuses » nocturnes pour créer des « heures pleines solaires » diurnes. L’étude de l’évolution du parc photovoltaïque dans les Landes, passant de 50 à près de 1 250 raccordements en six ans, illustre bien cet engouement pour une gestion active de sa production.

Pour automatiser ce pilotage, des « gestionnaires d’énergie » ou « routeurs solaires » peuvent être installés. Ces boîtiers intelligents mesurent le surplus de production non consommé et, au lieu de l’injecter sur le réseau, le redirigent automatiquement vers un appareil prédéfini, comme le ballon d’eau chaude. C’est la solution la plus efficace pour « stocker » l’énergie solaire sous forme d’eau chaude, transformant une contrainte (le surplus de production) en un bénéfice direct (une facture d’électricité réduite).

L’étape suivante consiste donc à confronter ces simulations à la réalité de votre site. Commencez dès maintenant à planifier vos propres mesures pour prendre une décision d’investissement éclairée et sécurisée.
