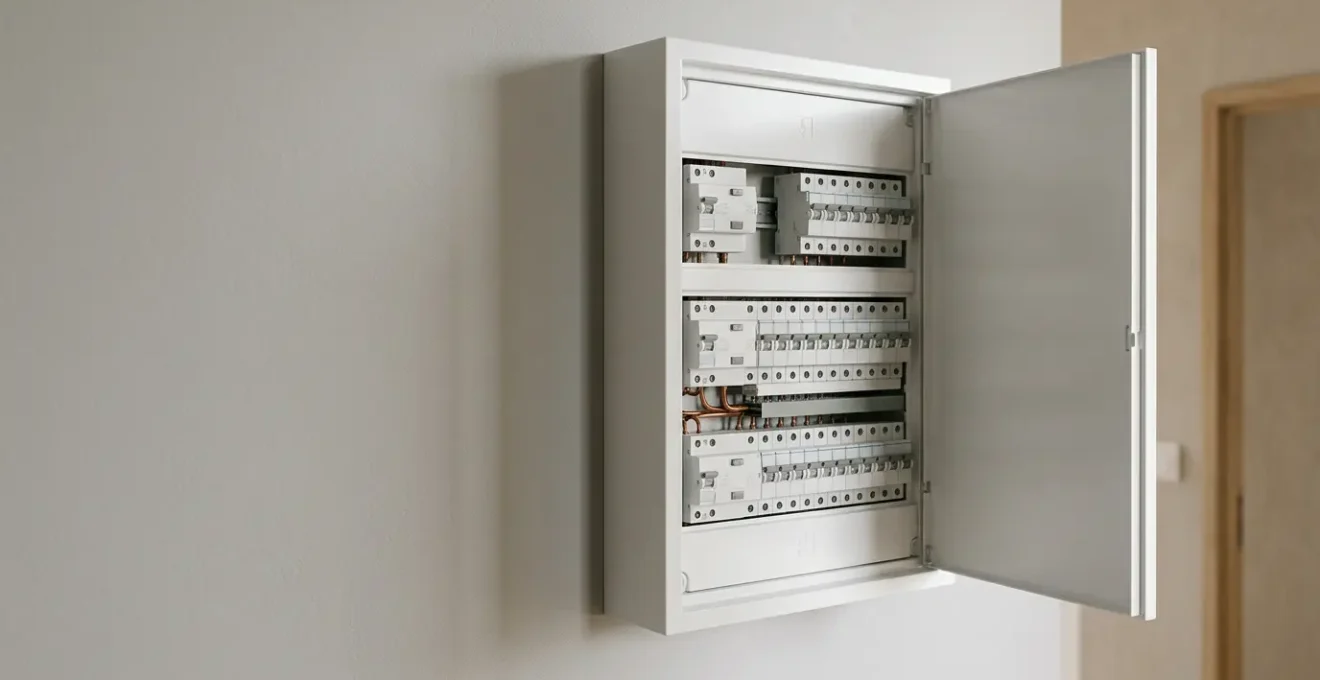

Comment éviter qu’un défaut sur le lave-linge coupe toute la maison avec la sélectivité différentielle ?

Le scénario est tristement classique. Vous lancez une machine à laver et, quelques minutes plus tard, c’est le noir complet. Toute la maison est privée d’électricité. Le premier réflexe est souvent d’incriminer l’appareil, de penser à un défaut majeur. Pourtant, dans la majorité des cas, le véritable coupable n’est pas le lave-linge lui-même, mais une conception défaillante de l’installation électrique. Le problème n’est pas tant le défaut, qui peut arriver, mais l’absence de discrimination de ce défaut, qui entraîne une coupure généralisée au lieu d’une mise hors service localisée. Beaucoup pensent qu’installer un différentiel plus « performant » suffit, mais c’est une vision parcellaire.

La clé pour une véritable tranquillité d’esprit ne se trouve pas dans un produit miracle, mais dans une stratégie d’ingénierie globale : la continuité de service. Cela implique de penser l’installation non pas comme un empilement de protections, mais comme une architecture résiliente, où chaque élément est coordonné pour agir au bon moment et au bon endroit. La sélectivité différentielle n’est pas qu’une affaire de calibre, c’est une philosophie de conception qui vise à contenir une avarie à son point d’origine, préservant ainsi le fonctionnement du reste de l’habitation. Cet article a pour but de vous donner les outils techniques pour comprendre et mettre en œuvre cette coordination intelligente, en allant au-delà des solutions de surface pour traiter la cause profonde des déclenchements intempestifs.

Pour vous guider dans la mise en place d’une installation électrique qui ne vous laissera plus jamais dans le noir, nous aborderons les concepts fondamentaux de la sélectivité, les solutions matérielles, et les stratégies de diagnostic et d’équilibrage des circuits.

Sélectivité différentielle verticale : comment un 30mA aval déclenche avant le 300mA amont ?

La sélectivité différentielle est l’art de coordonner les protections pour qu’en cas de défaut, seul le dispositif placé immédiatement en amont du problème se déclenche. Cela évite une coupure générale et facilite grandement le diagnostic. Pour obtenir cette « sélectivité verticale » entre un différentiel de tête (amont, ex: 300mA) et un différentiel de rangée (aval, ex: 30mA), deux conditions techniques cumulatives et non-négociables doivent être respectées. Sans elles, la sélectivité est nulle, et c’est systématiquement le plus rapide ou le plus sensible qui coupera, voire les deux en même temps.

La première condition est la sélectivité ampèremétrique. Le principe est simple : la sensibilité du différentiel amont doit être au moins trois fois supérieure à celle du différentiel aval. Par exemple, un différentiel de 90mA en amont d’un 30mA serait sélectif. Dans le cas français typique, un différentiel de branchement de 500mA est sélectif par rapport à un inter-différentiel de 300mA, qui lui-même est sélectif par rapport à un 30mA. Cependant, cette condition seule ne suffit pas si les deux appareils ont le même temps de réaction.

C’est là qu’intervient la deuxième condition, la plus importante : la sélectivité chronométrique. Le dispositif en amont doit être volontairement temporisé pour laisser le temps au dispositif aval, qui est instantané, de faire son travail. C’est le rôle du différentiel de Type « S » (pour Sélectif ou retardé). Il attend quelques dizaines de millisecondes avant de couper. Si pendant ce laps de temps, le différentiel 30mA en aval a détecté et coupé le défaut, le Type S ne se déclenchera pas. Cette coordination, expliquée en détail dans les guides techniques sur l’installation électrique, est le pilier d’une architecture résiliente.

Pourquoi installer un interrupteur différentiel type S 300mA en tête pour éviter les coupures générales ?

L’interrupteur différentiel de type S est un composant stratégique pour architecturer la sélectivité. Sa principale caractéristique est d’introduire un retard intentionnel à son déclenchement. En le plaçant en tête d’installation ou en tête d’un groupe de circuits, il joue le rôle d’un « superviseur patient ». Lorsqu’un défaut survient sur un circuit final, le différentiel 30mA instantané qui protège ce circuit coupe immédiatement. Le type S, voyant le défaut disparaître avant la fin de sa temporisation, ne déclenche pas. La panne est isolée, et la continuité de service est assurée pour le reste de l’installation.

L’utilité d’un type S 300mA dépend fortement de la configuration de votre logement, comme le suggère l’illustration ci-dessus. Dans un appartement où toute l’installation est contenue dans un seul tableau principal, la sélectivité est souvent assurée par le disjoncteur de branchement (500mA type S). En revanche, pour une maison individuelle avec des dépendances (garage, atelier, piscine) alimentées par des tableaux divisionnaires, l’installation d’un 300mA Type S en amont de ces tableaux est une pratique d’ingénierie robuste. Il assure une sélectivité totale avec les différentiels 30mA situés dans les tableaux secondaires, empêchant un défaut dans le garage de couper la maison principale.

Cette approche est non seulement techniquement saine, mais aussi économiquement pertinente. Comme le souligne une analyse de configuration par Promotelec, il est souvent plus judicieux de protéger la ligne vers un tableau secondaire avec un disjoncteur non différentiel, et de placer la protection des personnes (différentiel 30mA) directement dans ce tableau. Le 300mA type S agit alors comme une protection de tête et anti-incendie pour l’ensemble du sous-système, sans interférer avec la protection des personnes en aval.

Comment recevoir une alerte sur votre smartphone quand un différentiel déclenche en votre absence ?

Une installation électrique bien conçue isole les pannes, mais ne peut empêcher un défaut matériel de survenir. Pour les équipements critiques comme un congélateur, une cave à vin, ou un serveur informatique, une coupure de courant prolongée peut avoir des conséquences désastreuses. La technologie connectée offre aujourd’hui des solutions fiables pour transformer votre tableau électrique en un système de surveillance actif. Le principe est d’être notifié en temps réel sur votre smartphone dès qu’un disjoncteur ou un interrupteur différentiel se déclenche.

Plusieurs écosystèmes existent sur le marché français pour mettre en place cette surveillance. Les plus intégrés, comme les gammes Drivia with Netatmo de Legrand ou Wiser de Schneider Electric, proposent des modules spécifiques qui s’intègrent directement au tableau. Un module de communication (passerelle) se connecte à votre box internet en Wi-Fi et dialogue avec les autres composants. En associant un contacteur connecté ou un contact auxiliaire à votre interrupteur différentiel, l’application mobile (telle que Home + Control) peut vous envoyer une notification push instantanée en cas de déclenchement. Certains systèmes permettent même le réarmement à distance, bien que cette fonction doive être utilisée avec une extrême prudence.

Pour les installations existantes, l’ajout d’un contact auxiliaire sur le différentiel critique est une solution plus universelle. Ce petit module mécanique, qui se clipse sur le côté du différentiel, change d’état lorsque ce dernier déclenche. En reliant ce contact à un module de notification Wi-Fi tiers (type Shelly, Sonoff, etc.), on peut créer une alerte personnalisée via des applications domotiques. Cette solution demande cependant des compétences en câblage et doit être réalisée par un électricien qualifié pour garantir la sécurité.

Les solutions connectées Drivia with Netatmo permettent de surveiller et contrôler à distance des équipements critiques comme le congélateur, la cave à vin électrique ou l’installation photovoltaïque, avec mesure et suivi de consommation via l’application Home + Control.

– Legrand, via la présentation de son écosystème connecté

Pourquoi vos 3 différentiels 30mA sautent tous en même temps alors qu’un seul circuit est en défaut ?

Ce phénomène, appelé « déclenchement par sympathie », est l’un des plus frustrants pour un propriétaire. Il est le symptôme direct d’une absence de sélectivité horizontale. Si la sélectivité verticale gère la hiérarchie des protections (300mA vs 30mA), la sélectivité horizontale concerne la bonne répartition des circuits sous plusieurs différentiels de même calibre. Le problème n’est souvent pas un défaut franc de 30mA sur un circuit, mais un phénomène plus insidieux : l’accumulation des courants de fuite.

Chaque appareil électrique, même en parfait état de marche, génère un courant de fuite permanent et négligeable (de 0,5 à quelques mA). Cependant, en multipliant les appareils sous un même différentiel 30mA (ordinateurs, chargeurs, électroménager moderne…), ces fuites s’additionnent. Si le total des fuites permanentes atteint 10-12mA, le différentiel est déjà « pré-chargé ». Il ne faut alors plus qu’un petit défaut supplémentaire (l’allumage d’un appareil, une pointe d’humidité) pour que le seuil de déclenchement (entre 15 et 30mA) soit dépassé. Si tous vos différentiels sont chargés de la même manière, un défaut sur un circuit peut créer une surtension sur le réseau domestique qui fait déclencher les autres par résonance.

Pour résoudre ce problème, un diagnostic méthodique est indispensable. Au-delà de la méthode par élimination, l’utilisation d’une pince ampèremétrique à mesure de courant de fuite permet un diagnostic quantifié et précis. En mesurant la fuite sur chaque circuit, on peut identifier les lignes « polluantes » et rééquilibrer l’installation. Il est crucial de respecter la règle normative qui impose de ne pas dépasser 8 circuits maximum par interrupteur différentiel pour limiter ce cumul.

Combien de différentiels 30mA ajouter pour une extension de 40m² avec cuisine d’été ?

La création d’une extension, surtout si elle inclut des points d’eau et des appareils de forte puissance comme une cuisine d’été, ne s’improvise pas. Elle nécessite la création d’un tableau divisionnaire dédié, dont la conception doit respecter scrupuleusement la norme NF C 15-100 pour garantir sécurité et continuité de service. La question n’est pas seulement « combien » de différentiels, mais « lesquels » et « comment » les répartir.

Pour une extension de 40m² avec une cuisine, il est impératif d’installer au minimum deux interrupteurs différentiels 30mA. Cette séparation est dictée par les types de circuits à protéger :

1. Un Interrupteur Différentiel de Type A : Il est obligatoire pour protéger les circuits spécialisés qui peuvent générer des courants de fuite à composante continue. Dans une cuisine d’été, cela concerne la plaque de cuisson et le lave-linge (s’il y en a un). On y rattachera aussi par prudence quelques circuits de prises de la cuisine.
2. Un Interrupteur Différentiel de Type AC (ou A) : Il protègera les circuits « classiques » comme l’éclairage, les prises de courant du séjour, les volets roulants, etc. Utiliser un second Type A est une bonne pratique car il offre une protection supérieure et une plus grande polyvalence pour l’avenir.

Le tableau suivant détaille une répartition typique et conforme pour ce type de projet. Il est crucial de noter que ce tableau divisionnaire doit être alimenté depuis le tableau principal par un câble de section appropriée (souvent 10mm² ou 16mm²) et protégé en amont par un disjoncteur divisionnaire dont le calibre (ex: 40A) dépend de la puissance totale de l’extension.

Comment équilibrer vos circuits entre 2 interrupteurs différentiels 30mA type A et AC ?

L’équilibrage des circuits, ou « sélectivité horizontale », est une démarche d’ingénierie aussi cruciale que la sélectivité verticale pour assurer la continuité de service. L’objectif est d’éviter qu’un défaut sur un circuit non essentiel (une lampe de chevet) ne coupe un circuit vital (le congélateur). Cela repose sur une répartition intelligente des circuits en fonction de leur nature et de leur criticité.

La première règle est normative : les circuits alimentant plaques de cuisson, lave-linge et bornes de recharge pour véhicule électrique doivent impérativement être protégés par un différentiel de Type A. Celui-ci est capable de détecter les courants de fuite à composante continue que ces appareils peuvent générer. Le Type AC est réservé aux circuits classiques (éclairage, prises standard). De plus, pour certains équipements spécifiques, la norme a évolué : depuis 2024, le Type F est obligatoire pour les circuits dédiés aux pompes à chaleur et à la climatisation, car il offre une meilleure immunité aux déclenchements intempestifs liés aux variateurs de vitesse.

Au-delà de cette obligation, la stratégie d’équilibrage doit suivre une logique de criticité. Voici les principes à appliquer :

• Séparation des circuits critiques : Ne jamais placer le congélateur, le réfrigérateur et le circuit informatique (surtout en télétravail) sous le même interrupteur différentiel. Une panne sur l’un entraînerait la perte des autres. Répartissez-les sur au moins deux différentiels distincts.
• Redondance éclairage/prises : Divisez les circuits d’éclairage et les circuits de prises sur au moins deux différentiels. Ainsi, en cas de déclenchement de l’un, vous ne serez pas entièrement dans le noir et vous disposerez toujours de prises fonctionnelles.
• Isolation des « pollueurs » : Les circuits connus pour avoir des courants de fuite plus élevés (informatique avec plusieurs alimentations, équipements anciens) devraient être regroupés sous un différentiel dédié, idéalement de Type F (ou Hpi/Si), dont l’immunité renforcée prévient les déclenchements parasites.

Pourquoi votre différentiel 30mA saute sans raison 3 fois par semaine depuis l’installation du lave-vaisselle ?

Un déclenchement récurrent et apparemment aléatoire suite à l’installation d’un nouvel appareil électroménager est un cas d’école. Le terme « sans raison » est trompeur ; il y a toujours une raison technique. Le diagnostic doit s’orienter vers deux hypothèses principales : un défaut de l’appareil lui-même ou une saturation de l’installation existante.

La première étape est d’observer le timing du déclenchement. Si la coupure intervient systématiquement après 15-20 minutes de cycle, c’est un indice fort. C’est généralement le moment où la résistance de chauffe de l’eau s’active. Un micro-défaut d’isolement sur cette résistance, qui ne se manifeste qu’à chaud, peut provoquer une fuite de courant suffisante pour déclencher le différentiel. Dans ce cas (Hypothèse 1), l’appareil est défectueux et une intervention du service après-vente est nécessaire.

Cependant, si l’appareil est neuf et conforme, l’hypothèse la plus probable (Hypothèse 2) est celle de la « goutte d’eau qui fait déborder le vase ». Votre installation avait déjà un courant de fuite cumulé permanent, proche du seuil de déclenchement (par exemple 12-14mA). Le lave-vaisselle, même en parfait état, ajoute son propre courant de fuite nominal (pouvant aller jusqu’à 10-15mA pour certains modèles). L’addition des deux dépasse les 20-25mA, seuil de déclenchement effectif du différentiel 30mA. Le lave-vaisselle n’est pas la cause, mais le révélateur d’une installation déjà saturée.

La solution dans ce second cas n’est pas de changer l’appareil, mais d’adapter l’installation. Remplacer l’interrupteur différentiel Type AC par un Type A est une première étape, car il est mieux adapté à l’électronique des appareils modernes. La solution la plus robuste est d’opter pour un Type F (ou Hpi/Si), spécifiquement conçu pour être moins sensible aux micro-déclenchements et mieux filtrer les courants parasites, offrant ainsi une meilleure continuité de service sans compromettre la sécurité.

Pourquoi un interrupteur différentiel 30mA coupe en 40 ms et vous sauve d’une électrocution mortelle ?

Derrière les considérations de confort et de continuité de service se cache la fonction première et non-négociable de l’interrupteur différentiel 30mA : la protection des vies humaines. Sa présence est une exigence absolue de la norme NF C 15-100 sur tous les circuits d’une habitation. Chaque année en France, les défaillances électriques sont responsables de 3 000 électrisations et 30 à 40 décès, des chiffres qui seraient bien plus élevés sans cette protection.

Le principe de fonctionnement est d’une ingénieuse simplicité. Le dispositif mesure en permanence le courant qui entre dans le circuit (phase) et celui qui en sort (neutre). En temps normal, ces deux valeurs sont identiques. Mais si une personne touche une partie métallique mise accidentellement sous tension (carcasse d’un appareil défectueux), une partie du courant s’échappe à travers son corps vers la terre. Cet écart, même infime, est instantanément détecté. Dès que la différence (le courant de fuite) atteint 30 milliampères (0,03A), un seuil considéré comme dangereux pour le corps humain, le différentiel déclenche et coupe l’alimentation.

La vitesse est le second facteur vital. Le déclenchement doit se produire en moins de 40 millisecondes. Ce temps n’est pas choisi au hasard : il est suffisamment court pour interrompre le passage du courant avant que le cœur n’entre en fibrillation ventriculaire, cause principale des décès par électrocution. Au-delà de la protection des personnes, le différentiel joue aussi un rôle crucial dans la prévention des incendies. En effet, un courant de fuite, même faible, passant dans des matériaux inflammables peut par échauffement déclencher un sinistre. On estime que 20 à 35% des incendies d’habitation sont de source électrique, souvent liés à des installations vétustes et non protégées.

La norme NF C 15-100-10 impose la présence d’interrupteurs différentiels de sensibilité 30 mA pour tous les circuits.

– Legrand France, Guide normatif NF C 15-100

En définitive, maîtriser les principes de la sélectivité différentielle et de l’équilibrage des circuits transforme votre rapport à l’électricité domestique. Vous passez d’une posture réactive, subissant les pannes, à une posture proactive, où l’installation est une architecture pensée pour la résilience. Pour aller plus loin, l’étape suivante consiste à réaliser un audit complet de votre tableau électrique actuel à la lumière de ces principes, afin d’identifier les points faibles et de planifier les améliorations qui garantiront votre sécurité et votre tranquillité d’esprit.
