Équipements et matériaux

Choisir les bons équipements et matériaux électriques, c’est comme bâtir une maison sur des fondations solides : cela conditionne la sécurité, la durabilité et la performance de toute votre installation. Que vous envisagiez une rénovation complète, une extension ou simplement la mise aux normes d’un tableau électrique vétuste, la qualité des composants sélectionnés fera toute la différence entre une installation fiable et un risque potentiel.

Le marché français propose une diversité impressionnante de produits : des câbles cuivre aux gaines ICTA, des disjoncteurs modulaires aux coffrets étanches. Face à cette abondance, comment s’y retrouver ? Quels critères privilégier ? Quelles normes respecter impérativement ?

Cet article vous accompagne pas à pas pour décrypter l’univers des équipements et matériaux électriques. Vous découvrirez les composants essentiels, leurs fonctions spécifiques, les matériaux d’installation adaptés à chaque situation, et les repères indispensables pour faire des choix éclairés qui garantiront la conformité et la pérennité de vos travaux.

Les composants électriques essentiels de toute installation

Une installation électrique domestique ou professionnelle repose sur trois grandes familles de composants, chacune remplissant une fonction vitale. Comprendre leur rôle permet de mieux anticiper vos besoins et d’éviter les erreurs coûteuses.

Câbles et conducteurs : les artères de l’installation

Les câbles électriques acheminent le courant depuis le tableau de distribution jusqu’aux points d’utilisation. Le choix de leur section (exprimée en mm²) dépend directement de la puissance à transporter et de la longueur du circuit. Un câble de 1,5 mm² conviendra pour l’éclairage, tandis qu’une plaque de cuisson nécessitera du 6 mm² voire davantage.

On distingue principalement les câbles rigides (type U-1000 R2V), privilégiés pour les installations fixes encastrées, et les câbles souples (type H07V-K), utilisés dans les tableaux électriques ou pour les raccordements mobiles. Le cuivre reste le matériau de référence pour sa conductivité exceptionnelle, bien que l’aluminium trouve encore des applications spécifiques dans certaines installations industrielles.

Dispositifs de protection : les gardiens de votre sécurité

Imaginez les dispositifs de protection comme des sentinelles vigilantes qui surveillent en permanence votre installation. Le disjoncteur divisionnaire protège chaque circuit contre les surcharges et les courts-circuits en coupant automatiquement l’alimentation dès qu’une anomalie est détectée.

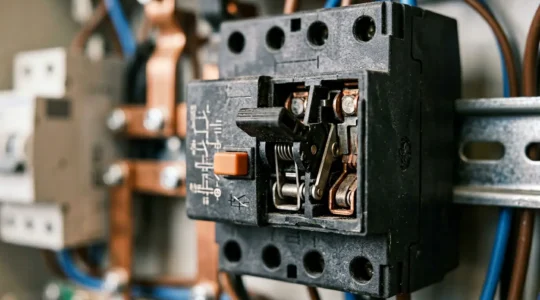

L’interrupteur différentiel, quant à lui, remplit une mission complémentaire et vitale : il détecte les fuites de courant vers la terre (un défaut d’isolement sur un appareil, par exemple) et coupe le circuit en quelques millisecondes, vous protégeant ainsi contre les risques d’électrocution. La norme NF C 15-100 impose leur présence avec une sensibilité de 30 mA maximum pour les circuits domestiques.

Appareillages et accessoires de distribution

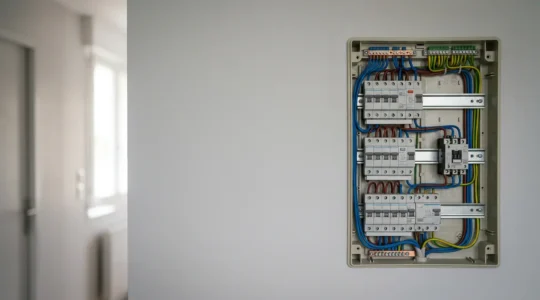

Le tableau électrique constitue le cœur névralgique de votre installation. C’est dans ce coffret que se concentrent tous les dispositifs de protection, organisés de manière logique pour faciliter l’identification et la maintenance. Les modèles actuels sont modulaires, permettant d’ajouter ou de remplacer facilement des composants.

Les prises de courant, interrupteurs, va-et-vient et autres appareillages complètent l’installation en permettant l’utilisation quotidienne de l’électricité. Leur choix dépend non seulement de critères esthétiques, mais aussi de contraintes techniques : intensité supportée, degré de protection IP pour les pièces humides, compatibilité avec les charges particulières comme les variateurs LED.

Les matériaux d’installation et de protection

Au-delà des composants électriques actifs, une installation de qualité repose sur des matériaux d’installation adaptés qui assurent le cheminement, la protection mécanique et l’organisation des câbles. Ces éléments, souvent invisibles une fois les travaux terminés, jouent pourtant un rôle déterminant dans la durabilité de l’ensemble.

Gaines et conduits : protéger et organiser

Les gaines ICTA (Isolant Cintrable Transversalement Annelé) représentent le standard français pour les installations domestiques encastrées. Leur structure annelée offre une flexibilité appréciable lors de la pose, tout en protégeant efficacement les conducteurs contre les chocs et l’humidité. Le diamètre se choisit en fonction du nombre et de la section des câbles à passer : 16 mm pour quelques fils, 20 ou 25 mm pour des circuits plus chargés.

En apparent, les moulures et goulottes permettent d’acheminer les câbles sans percer les murs, solution particulièrement adaptée aux rénovations ou aux espaces où l’encastrement est impossible. Les conduits IRL (Isolant Rigide Lisse) trouvent leur place dans les locaux techniques ou les garages, offrant une protection renforcée.

Boîtiers et coffrets de dérivation

Les boîtes d’encastrement, souvent appelées boîtes de dérivation, accueillent les connexions entre câbles et servent de support aux appareillages. Leur profondeur (40 mm minimum pour les prises, 50 mm pour les interrupteurs avec mécanismes volumineux) doit être choisie avec soin pour faciliter le câblage.

Pour les installations extérieures ou en milieu humide, les coffrets étanches avec indice de protection IP55 ou supérieur garantissent une protection contre les projections d’eau et les poussières. Leur utilisation est incontournable pour un tableau électrique installé en garage ou pour des prises de jardin.

Fixations et supports : la stabilité dans la durée

Chevilles adaptées au support (plâtre, béton, brique creuse), colliers de fixation pour les câbles, rails DIN pour les tableaux électriques : ces petits éléments assurent la tenue mécanique de l’installation. Une fixation soignée prévient les déconnexions accidentelles et facilite grandement les interventions ultérieures. Les professionnels recommandent un espacement des fixations de câbles tous les 30 à 40 cm en horizontal, et tous les 50 cm en vertical.

Comment choisir ses équipements selon l’usage ?

Face à la diversité de l’offre, quelques critères essentiels permettent d’orienter vos choix vers les équipements les plus adaptés à votre projet. La clé réside dans l’analyse précise de vos besoins réels plutôt que dans la recherche systématique du produit le plus sophistiqué.

Commencez par identifier la nature de l’environnement : une installation en intérieur sec ne requiert pas les mêmes protections qu’un garage ou une salle de bains. Les volumes de sécurité définis par la réglementation imposent des contraintes strictes autour des points d’eau. Ensuite, évaluez la puissance électrique nécessaire : la somme des appareils à alimenter détermine la section des câbles et le calibrage des protections.

Pour un projet de rénovation, privilégiez des équipements évolutifs. Un tableau électrique dimensionné avec 20 à 30% de modules libres permet d’anticiper les extensions futures sans tout refaire. De même, des gaines légèrement surdimensionnées facilitent le passage de câbles supplémentaires lors d’évolutions. Cette approche préventive représente un investissement minime à court terme pour une flexibilité maximale à long terme.

Le rapport qualité-prix mérite également réflexion. Les marques reconnues (Legrand, Schneider Electric, Hager) proposent des garanties solides et une disponibilité des pièces détachées sur de nombreuses années. Pour un tableau électrique ou des dispositifs de sécurité, cette fiabilité vaut largement le surcoût initial comparé aux économies trompeuses de produits bas de gamme dont la conformité et la durabilité posent souvent question.

Normes et certifications : les garanties de qualité

Dans le domaine électrique, les normes ne constituent pas une bureaucratie superflue, mais bien le fruit de décennies de retours d’expérience destinés à garantir votre sécurité. Comprendre ces repères essentiels vous permet de distinguer les produits conformes des équipements à risque.

Les normes françaises et européennes en vigueur

La norme NF C 15-100 régit l’ensemble des installations électriques basse tension en France. Elle évolue régulièrement pour intégrer les nouvelles technologies et renforcer la sécurité. Cette norme impose notamment le nombre minimum de prises par pièce, les protections différentielles obligatoires, la réserve de 20% dans les tableaux, ou encore l’interdiction de certains appareillages dans les pièces humides.

Au niveau européen, les normes harmonisées (série EN) garantissent un socle commun de sécurité pour tous les équipements commercialisés. Un produit conforme aux normes européennes peut circuler librement dans l’Union, mais attention : la conformité du produit ne suffit pas, c’est son utilisation conforme dans l’installation qui assure la sécurité globale.

Les labels et marquages à connaître

Le marquage CE atteste que le fabricant déclare son produit conforme aux exigences européennes. Si ce marquage est obligatoire, il résulte d’une auto-certification et n’offre donc qu’une garantie limitée. Bien plus rassurant, le label NF (Norme Française) implique des contrôles réguliers par des organismes indépendants comme l’AFNOR ou le LCIE.

Pour les équipements de protection, recherchez les certifications spécifiques : la classe II (double isolation symbolisée par deux carrés imbriqués) pour les appareils ne nécessitant pas de terre, l’indice IP suivi de deux chiffres indiquant la protection contre les solides et les liquides (IP44, IP55, IP65…). Ces marquages constituent autant de gages de conformité qu’il convient de vérifier systématiquement avant tout achat.

L’outillage indispensable pour travailler en sécurité

Disposer des bons outils fait partie intégrante d’une installation électrique réussie. Au-delà du confort de travail, certains équipements garantissent directement votre sécurité lors des interventions.

Le multimètre ou testeur de tension représente l’outil de sécurité par excellence. Vérifier l’absence de tension avant toute intervention n’est pas optionnel : c’est la règle d’or qui vous protège contre les accidents graves. Les modèles récents affichent clairement la tension détectée et incluent souvent une fonction de test de continuité précieuse pour diagnostiquer les défauts.

Les tournevis isolés, reconnaissables à leur manche bicolore (généralement jaune et rouge), sont conçus pour résister à des tensions élevées. Même si vous travaillez hors tension, leur utilisation constitue une bonne habitude. Ajoutez-y une pince à dénuder, une pince coupante, et pour les installations plus conséquentes, une pince à sertir pour les embouts de câbles.

N’oubliez pas les équipements de protection individuelle : des gants isolants pour les manipulations délicates, des lunettes de protection contre les projections lors du perçage, et un éclairage portable pour travailler confortablement dans les tableaux électriques ou les combles. Ces équipements représentent un investissement modeste face aux risques encourus.

Choisir les bons équipements et matériaux électriques ne s’improvise pas, mais en comprenant la fonction de chaque composant, en respectant les normes en vigueur et en privilégiant la qualité pour les éléments critiques, vous posez les bases d’une installation performante et sécurisée. Les connaissances acquises ici constituent votre socle pour aborder sereinement vos projets, qu’il s’agisse d’une simple mise aux normes ou d’une installation complète. L’électricité mérite toujours le meilleur en matière d’équipements : c’est la garantie d’un investissement durable et sans souci.
