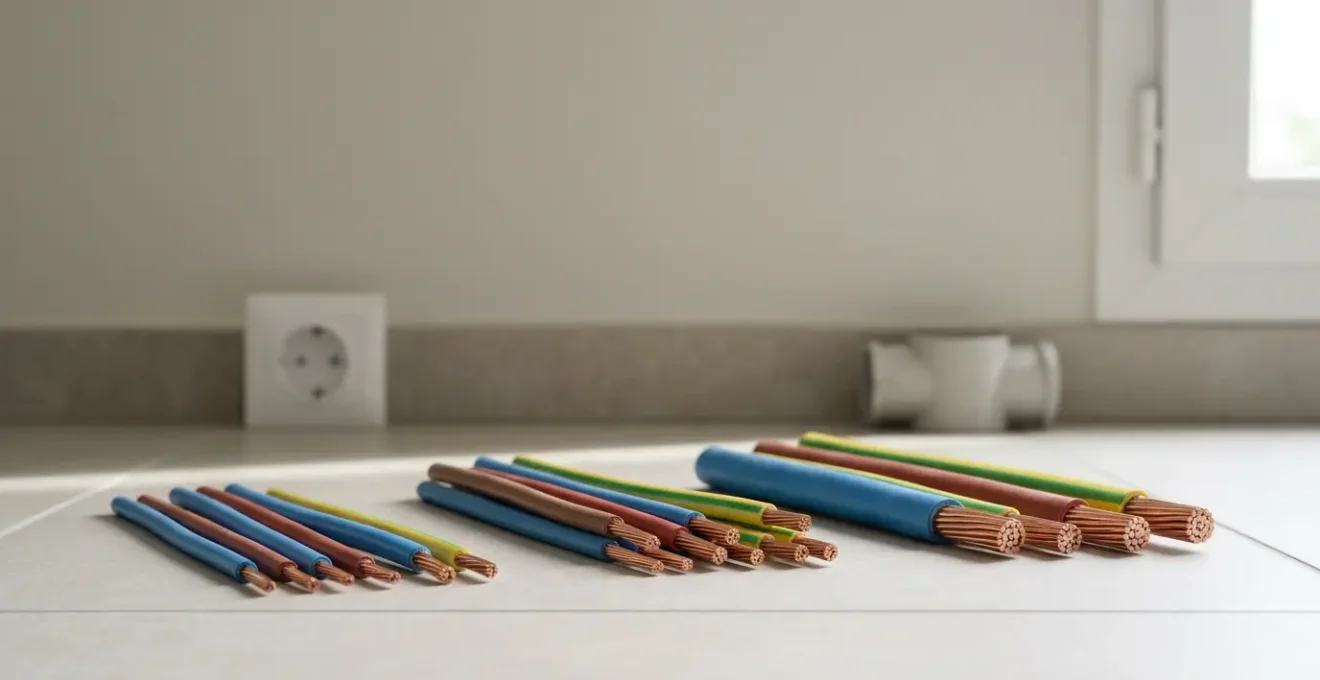

Câble 1,5mm², 2,5mm² ou 6mm² : comment choisir sans risque de surchauffe ni de panne ?

Vous êtes devant le rayon électricité de votre magasin de bricolage, face à un mur de couronnes de câbles. 1,5mm², 2,5mm², 6mm²… Le choix semble simple, presque anodin. Un voisin vous a peut-être glissé un conseil rapide : « C’est facile, 1,5 pour la lumière, 2,5 pour les prises ». Si ce conseil part d’une bonne intention et constitue une base juste, il est dangereusement incomplet. Une installation électrique n’est pas un jeu de construction où l’on se contente d’assembler des pièces. C’est un système dynamique régi par des lois physiques précises, où chaque choix a une conséquence directe sur votre sécurité et le bon fonctionnement de vos équipements.

En France, les statistiques sont formelles : une installation électrique défaillante est une menace silencieuse. Quand on sait que de nombreuses anomalies proviennent de choix de conception ou de mise en œuvre initiaux, on comprend l’enjeu. Le vrai secret, pour l’auto-rénovateur soucieux de bien faire, n’est pas seulement de connaître la règle, mais de comprendre pourquoi elle existe. Pourquoi un câble trop fin chauffe-t-il ? Pourquoi un projecteur au fond du jardin semble-t-il moins puissant ? Pourquoi ce disjoncteur saute-t-il sans raison apparente ? La réponse se trouve dans la physique de l’électricité : l’effet Joule, la résistance de contact, la chute de tension.

Cet article n’est pas une simple récitation de la norme NF C 15-100. C’est un cours accéléré, une formation condensée qui vous donnera les clés de compréhension. Nous allons décortiquer ensemble les phénomènes qui se produisent dans vos murs pour que chaque câble que vous tirerez, chaque connexion que vous ferez, soit le fruit d’une décision éclairée et non d’une simple habitude. Votre objectif : passer du statut de « bricoleur qui applique une recette » à celui « d’installateur qui maîtrise son projet ».

Pour vous guider dans cette montée en compétence, cet article est structuré pour répondre aux questions concrètes que tout auto-rénovateur se pose. Du choix de la section pour chaque circuit à l’organisation de votre tableau électrique pour le futur, découvrez comment prendre les bonnes décisions pour une installation fiable et sécurisée.

Quelle section de câble pour alimenter prises, éclairage, plaques et chauffe-eau ?

Le choix de la section de câble est le fondement de toute installation électrique sécurisée. Ce n’est pas une question de préférence, mais une adéquation impérative entre la puissance demandée par les appareils, la protection assurée par le disjoncteur et la capacité du câble à transporter le courant sans danger. Une mauvaise sélection est une des causes principales d’anomalies, un problème bien trop courant quand on sait que, selon le Baromètre 2024 de l’ONSE, 83% des installations électriques de plus de 15 ans présentent des risques en France. La norme NF C 15-100 agit comme un code de la route, dictant les associations minimales pour chaque type de circuit afin de garantir la sécurité des biens et des personnes.

Chaque circuit a des besoins spécifiques. Un circuit d’éclairage LED consomme très peu de courant, tandis qu’une plaque de cuisson à induction peut en demander plus de 30 ampères en fonctionnement. Le tableau ci-dessous, conforme aux exigences de la norme NF C 15-100, synthétise les associations section/disjoncteur que vous devez impérativement respecter pour les circuits les plus courants. C’est votre référence absolue, le point de départ de tout projet.

Observer ce tableau permet de comprendre la logique : plus le disjoncteur autorise un courant élevé (en Ampères), plus la section du fil doit être importante pour le transporter sans s’échauffer. Utiliser un câble de 2,5mm² pour une plaque de cuisson protégée en 32A est une erreur critique qui mènera inévitablement à une surchauffe et un risque d’incendie. Le Consuel, lors de son passage, vérifiera systématiquement la cohérence de ces trios « Appareil – Câble – Disjoncteur ».

Pourquoi un câble trop fin chauffe à 60°C et fait disjoncter sans raison visible ?

Lorsqu’un disjoncteur se déclenche, notre premier réflexe est de chercher un court-circuit ou un appareil défectueux. Pourtant, la cause est souvent plus insidieuse : une surcharge lente et invisible, provoquée par un câble sous-dimensionné. Ce phénomène est directement lié à l’effet Joule, une loi physique fondamentale : tout conducteur parcouru par un courant électrique s’échauffe. Plus le courant est intense et plus la résistance du conducteur est élevée, plus il chauffe. Or, un câble fin possède une résistance plus grande qu’un câble épais. C’est une cause majeure de sinistres, sachant que la part des incendies d’origine électrique en France est estimée entre 20 et 35% par l’Observatoire National de la Sécurité Électrique (ONSE).

Le disjoncteur moderne est un gardien à double détente. Il possède un mécanisme magnétique, ultra-rapide, qui se déclenche en quelques millisecondes en cas de court-circuit brutal (contact entre phase et neutre). Mais il possède aussi un mécanisme thermique, beaucoup plus lent, conçu pour détecter les surcharges prolongées. C’est ce dernier qui nous intéresse ici.

Ce scénario est typique : vous branchez un appareil puissant (un radiateur d’appoint, par exemple) sur un circuit dont le câble est trop fin pour l’intensité demandée. Le câble commence à chauffer, lentement mais sûrement. La chaleur se propage jusqu’au tableau électrique. À l’intérieur du disjoncteur, une petite lame métallique (le bilame) se déforme sous l’effet de cette chaleur jusqu’à ce qu’elle actionne le mécanisme de coupure. Le disjoncteur a fait son travail : il a protégé votre installation d’une surchauffe qui aurait pu faire fondre l’isolant du câble et provoquer un incendie.

L’erreur est donc de croire que si « ça ne disjoncte pas tout de suite », c’est que tout va bien. La surchauffe est un processus lent qui peut endommager les isolants et les connexions bien avant le déclenchement. Un câble qui atteint régulièrement 60°C ou 70°C vieillit prématurément, son isolant devient cassant, et le risque de court-circuit futur augmente de façon exponentielle. Le bon dimensionnement n’est donc pas une option, c’est l’assurance que votre installation fonctionnera dans sa plage de température de sécurité.

Comment vérifier que votre câble de 30 mètres ne perd pas 5% de tension ?

L’un des paramètres les plus souvent négligés par les bricoleurs est la longueur du câble. On se concentre sur la section en fonction de l’appareil, mais on oublie que la distance a un impact direct sur la performance de l’installation. Plus un câble est long, plus sa résistance totale augmente, et plus la chute de tension en bout de ligne sera importante. La norme NF C 15-100 est très claire à ce sujet : la chute de tension entre le tableau électrique et le point d’utilisation le plus éloigné ne doit pas dépasser 3% pour l’éclairage et 5% pour les autres usages (prises, chauffage).

Pourquoi cette règle ? Une chute de tension de 10% sur une prise signifie qu’un appareil conçu pour 230V ne recevra que 207V. Pour un moteur (pompe, compresseur), cela se traduit par une perte de puissance et un risque de surchauffe. Pour un appareil électronique, cela peut causer des dysfonctionnements. Pour un éclairage, une baisse visible de l’intensité lumineuse. Respecter ces seuils garantit le bon fonctionnement et la longévité de vos équipements. Le tableau suivant donne une idée des longueurs maximales acceptables pour les sections les plus courantes, à ne pas dépasser pour rester dans les clous de la norme.

Le cas typique est l’alimentation d’un abri de jardin, d’un portail ou d’un éclairage extérieur. Si votre cabanon est à 40 mètres du tableau, utiliser du 1,5mm² pour une prise est proscrit. Le tableau indique une longueur maximale de 37 mètres pour ne pas dépasser 5% de chute de tension. Vous devrez donc obligatoirement passer à la section supérieure, soit 2,5mm², qui autorise jusqu’à 46 mètres. C’est ce qu’on appelle le surdimensionnement compensatoire. En cas de doute, ou pour une vérification sur l’existant, la mesure avec un multimètre est la seule méthode fiable.

L’erreur des bricoleurs qui mélangent câbles rigides H07VU et souples H07VK dans un domino

C’est une scène classique sur un chantier de rénovation : on doit raccorder le nouveau luminaire, livré avec son câble souple multibrins (H07VK), à l’installation existante, faite en fil rigide monobrin (H07VU). La solution de facilité ? Un domino à vis. C’est pourtant l’une des erreurs les plus dangereuses et une source majeure de pannes et d’échauffements. Le problème ne vient pas du domino en lui-même, mais de son incapacité à serrer correctement deux types de conducteurs si différents.

Lorsque vous serrez la vis d’un domino sur un ensemble rigide/souple, la pression n’est pas uniforme. La vis va écraser les quelques brins du fil souple qui sont en contact direct, tandis que les autres ne seront pas serrés. Le point de contact électrique devient minuscule, créant une résistance de contact très élevée. Comme nous l’avons vu avec l’effet Joule, une résistance élevée à un point de connexion est la recette parfaite pour un point chaud, une surchauffe localisée qui peut carboniser le plastique et, à terme, provoquer un incendie.

La solution professionnelle, aujourd’hui devenue la norme sur les chantiers, est l’utilisation de connecteurs automatiques à levier. Ces petites pièces transparentes permettent d’insérer des fils de natures et de sections différentes, et un simple levier assure un contact parfait et durable grâce à un ressort interne. Le raccordement est fiable, sécurisé, démontable et visible.

Je recommande le Wago à levier pour tous vos travaux de dérivation, en neuf comme en rénovation. Il offre un raccordement rapide, sécurisé et propre, sans outil, et s’adapte à tous les types de fils.

– Jérémy, expert électricien, Blog 123elec – Connecteur électrique

L’investissement dans ces connecteurs est minime au regard de la sécurité et de la tranquillité d’esprit qu’ils procurent. Utiliser un domino pour des fils de même nature reste acceptable, mais pour toute connexion mixte, le connecteur à levier n’est plus une option, c’est une obligation de sécurité.

Quand tirer un câble en attente pour éviter 800€ de saignées dans 3 ans ?

Lors d’une rénovation lourde ou d’une construction, on est concentré sur les besoins immédiats. Pourtant, l’une des approches les plus intelligentes et économiques en électricité est de se projeter dans le futur. Tirer quelques mètres de gaine ICTA vide ou même un câble « en attente » vers des emplacements stratégiques coûte quelques dizaines d’euros aujourd’hui. Devoir le faire dans trois ans, une fois les murs peints et les finitions posées, vous coûtera des centaines d’euros en saignées, rebouchage et peinture, sans parler des désagréments.

Cette démarche d’anticipation est au cœur d’une installation évolutive. Quels sont les besoins futurs les plus probables ? La démocratisation du véhicule électrique, l’installation d’une climatisation ou d’une pompe à chaleur, l’automatisation du portail, l’aménagement d’un bureau pour le télétravail ou l’ajout d’un éclairage de jardin sont les évolutions les plus courantes. La norme NF C 15-100 elle-même intègre cette logique, par exemple en rendant le circuit pour borne de recharge (IRVE) de plus en plus standard, avec des sections de 10mm² minimum pour les installations domestiques.

Voici les 5 gaines ou câbles en attente les plus judicieux à prévoir lors de vos travaux pour vous garantir une tranquillité future :

• Alimentation Borne de Recharge (IRVE) : Tirez une gaine (avec câble 10mm² ou 16mm²) depuis votre tableau électrique (GTL) jusqu’à votre garage ou votre place de parking. C’est l’anticipation n°1 aujourd’hui.
• Circuit Extérieur : Prévoyez une gaine (avec câble 2,5mm²) vers un point central de votre jardin. Elle pourra alimenter un futur éclairage, la motorisation du portail ou une pompe pour un bassin.
• Réseau RJ45 Haute Performance : Le Wi-Fi c’est bien, mais pour le télétravail intensif ou le gaming, rien ne vaut un câble. Tirez une gaine avec un câble RJ45 de catégorie 6a ou 7 vers l’emplacement d’un futur bureau.
• Climatisation / Pompe à Chaleur (PAC) : Identifiez l’emplacement probable de l’unité extérieure et tirez une gaine avec un câble adapté à la puissance (souvent 2,5mm² ou 6mm²) depuis le tableau.
• Alimentation Panneaux Solaires : Même si le projet n’est pas immédiat, prévoir une gaine vide entre le toit (ou un emplacement futur) et le local technique est une excellente idée pour faciliter une future installation photovoltaïque.

Cette stratégie de « câblage préventif » transforme votre logement. D’une installation figée, elle devient une plateforme évolutive prête à accueillir les technologies de demain sans avoir à tout détruire. C’est un investissement minime pour un gain de confort et une économie substantielle à long terme.

Pourquoi la norme NF C 15-100 impose 3cm minimum entre un câble électrique et un RJ45 ?

Dans un logement moderne, les câbles électriques (courants forts) et les câbles de communication (courants faibles comme le RJ45, la TV) sont amenés à cohabiter dans les mêmes murs, les mêmes gaines techniques. Cette proximité n’est pas sans risque, non pas pour la sécurité des personnes, mais pour la qualité de vos données. Un câble électrique parcouru par un courant génère un champ électromagnétique autour de lui. Si un câble de données passe trop près, ce champ peut « polluer » le signal qu’il transporte, un phénomène appelé perturbation ou couplage électromagnétique (EMI en anglais).

Concrètement, cela se traduit par une connexion internet plus lente, des micro-coupures pendant une visioconférence, une image TV qui se pixellise, ou des ordres domotiques qui ne passent pas. C’est pour prévenir ces désagréments que la norme NF C 15-100 est très stricte : elle impose une séparation physique ou une protection adaptée entre les circuits de courants forts et faibles. La règle de base est une séparation d’au moins 3 cm si les câbles cheminent en parallèle.

Pour l’auto-rénovateur, cela signifie qu’il est interdit de faire passer un câble électrique et un câble RJ45 dans la même gaine ICTA. Si vous utilisez des goulottes, vous devez choisir des modèles avec une cloison de séparation interne. Si vous n’avez pas le choix et que les câbles doivent se croiser, faites-le toujours à 90 degrés pour minimiser la surface d’interaction. L’alternative la plus sûre reste l’utilisation de câbles de communication blindés (avec une feuille d’aluminium, notés F/UTP ou plus), qui agissent comme une cage de Faraday, protégeant le signal des perturbations externes.

Gants isolants classe 00 ou classe 1 : lesquels pour intervenir sur une installation 230V domestique ?

La règle d’or en électricité est de toujours travailler hors tension. Cependant, le risque zéro n’existe pas (erreur, oubli, circuit mal identifié). C’est pourquoi l’utilisation d’Équipements de Protection Individuelle (EPI) est non négociable. Parmi eux, les gants isolants sont votre première ligne de défense, votre assurance-vie. Mais tous les gants ne se valent pas. Ils sont classés en fonction de la tension maximale contre laquelle ils protègent. Faire le mauvais choix peut donner un faux sentiment de sécurité, ce qui est pire que de ne pas avoir de protection du tout.

Pour une installation domestique standard en France, alimentée en 230V monophasé, la question se pose souvent entre les classes 00, 0 et 1. Le tableau suivant clarifie leur usage respectif.

Le choix est donc clair : pour un particulier intervenant sur son installation 230V, les gants de classe 00 sont techniquement suffisants et adaptés. Ils offrent une protection jusqu’à 500V. Beaucoup, par sécurité supplémentaire, optent pour la classe 0 (1000V), ce qui offre une marge de sécurité encore plus grande et reste un choix très pertinent. En revanche, les gants de classe 1 (7500V) sont totalement surdimensionnés, plus rigides et chers, et sont réservés aux professionnels travaillant sur des réseaux HTA. Attention, posséder les bons gants ne suffit pas. Leur efficacité dépend de leur état irréprochable. Un gant isolant est un matériel fragile qui doit être vérifié avant CHAQUE utilisation.

Comment structurer votre tableau pour ajouter 5 circuits dans 10 ans sans refonte totale ?

Le tableau électrique est le cœur et le cerveau de votre installation. Une erreur fréquente est de le dimensionner « au plus juste », en ne prévoyant que les circuits nécessaires au jour J. C’est une vision à court terme qui se paie cher plus tard. L’ajout d’une climatisation, d’une borne de recharge ou d’un nouveau circuit cuisine peut vite tourner au casse-tête si le tableau est déjà plein. La norme NF C 15-100 l’a bien compris et impose une réserve pour l’avenir : pour les maisons individuelles, la norme NF C 15-100 exige 20% minimum d’emplacements libres dans le tableau principal.

Cette règle n’est pas une contrainte, mais un service rendu. Elle vous force à penser à l’évolutivité de votre logement. Le surcoût à l’achat entre un tableau 3 rangées et un tableau 4 rangées est souvent dérisoire par rapport à la flexibilité gagnée.

Structurer un tableau pour le futur, c’est aussi une question d’organisation logique. Voici quelques principes à appliquer :

• Répartissez et équilibrez : Ne mettez pas tous vos circuits sous le même interrupteur différentiel. Répartissez-les sur au moins deux (AC et A) pour ne pas plonger toute la maison dans le noir en cas de défaut sur un appareil.
• Regroupez par logique : Mettez les circuits des chambres sur une rangée, ceux de la cuisine et du séjour sur une autre. Cela facilite le dépannage et la compréhension de l’installation.
• Laissez de l’espace sur chaque rangée : Ne laissez pas une rangée entière vide en bas. Préférez laisser 2 ou 3 modules libres en bout de chaque rangée. C’est plus pratique pour ajouter un disjoncteur sans avoir à tout décaler.
• Étiquetez clairement : Un tableau bien étiqueté est un tableau facile à maintenir et à faire évoluer. Utilisez des étiquettes claires et durables pour identifier chaque circuit.

En appliquant cette logique d’anticipation, votre tableau électrique devient une plateforme flexible, prête à s’adapter aux évolutions de votre mode de vie et des technologies, sans stress et sans coûts exorbitants.

En suivant cette approche qui allie la compréhension des règles, la maîtrise des phénomènes physiques et une vision à long terme, vous ne faites pas que respecter une norme : vous construisez une installation électrique performante, évolutive et, surtout, parfaitement sécurisée pour vous et votre famille. C’est l’assurance d’un travail bien fait et d’une tranquillité d’esprit durable.
