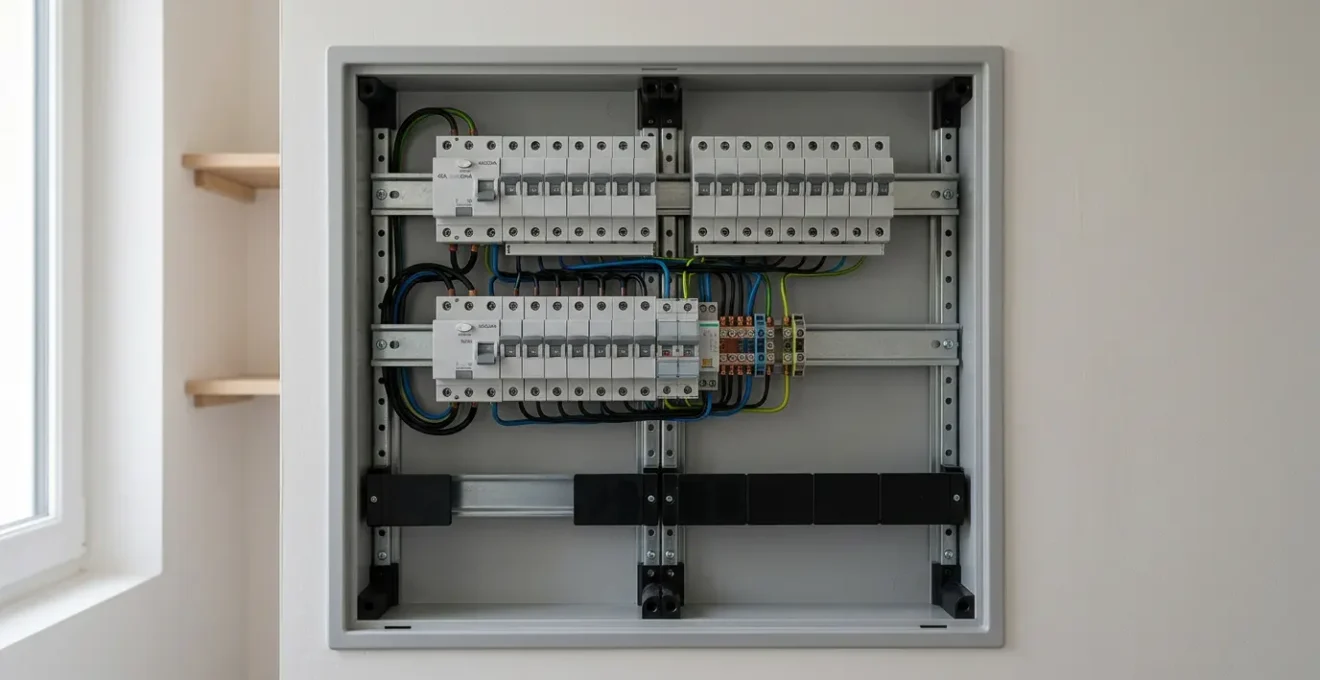

Comment structurer votre tableau pour ajouter 5 circuits dans 10 ans sans refonte totale ?

Vous vous lancez dans un projet de construction ou de rénovation majeure. L’enthousiasme est là, mais les détails techniques s’accumulent, et le tableau électrique figure en haut de la liste des sujets complexes. Le réflexe commun est de vouloir « être en règle » avec la fameuse norme NF C 15-100 pour obtenir le précieux sésame du Consuel, en considérant cette étape comme un coût obligatoire et une contrainte. On se concentre sur les besoins immédiats : les circuits pour la cuisine, les chambres, l’éclairage. Mais cette vision à court terme est la recette d’une future frustration et de dépenses imprévues.

Car si la véritable clé n’était pas de simplement respecter la norme aujourd’hui, mais de concevoir une infrastructure domestique capable d’évoluer avec votre famille pendant les 20 prochaines années ? Anticiper l’arrivée d’une voiture électrique, d’une pompe à chaleur, d’un système de domotique ou simplement d’un congélateur supplémentaire dans le garage ne devrait pas impliquer une refonte coûteuse et complexe de votre installation. C’est là que la structure de votre tableau électrique passe du statut de centre de coûts à celui d’actif stratégique. Il ne s’agit plus de « laisser un peu de place », mais de planifier une flexibilité calculée.

Cet article va vous guider, pas à pas, à travers les décisions fondamentales qui transformeront votre tableau électrique en un pilier de votre confort futur. Nous aborderons les choix cruciaux, des types de différentiels à la planification du chantier, pour vous garantir une installation non seulement conforme, mais surtout intelligente, lisible et prête pour l’avenir.

Pour naviguer efficacement à travers ces décisions stratégiques, voici le plan que nous allons suivre. Chaque section répond à une question concrète pour vous permettre de construire une vision claire de votre projet électrique.

Comment équilibrer vos circuits entre 2 interrupteurs différentiels 30mA type A et AC ?

L’organisation de votre tableau commence par une règle de répartition fondamentale. Les interrupteurs différentiels sont les gardiens de votre sécurité, protégeant les personnes contre les chocs électriques. La norme impose une répartition intelligente des circuits sous ces protections pour garantir à la fois la sécurité et la continuité de service. Le principe est simple : ne pas mettre tous ses œufs dans le même panier. Si un différentiel se déclenche, seule une partie de la maison sera coupée.

La norme NF C 15-100 est très claire sur la charge maximale de chaque différentiel : il est interdit de dépasser 8 circuits maximum par interrupteur différentiel. Cette règle vise à éviter la surcharge et les déclenchements intempestifs. Pour une maison familiale, il est donc essentiel d’avoir au moins deux différentiels, et souvent plus. L’équilibrage consiste à distribuer judicieusement les circuits d’éclairage et de prises entre ces différents « inter diffs ».

Le véritable enjeu de l’équilibrage réside dans la bonne attribution des circuits aux différentiels de Type A et Type AC. Certains circuits doivent impérativement être protégés par un différentiel de Type A, car il détecte des défauts que le Type AC ne voit pas, notamment les courants à composante continue produits par l’électronique de certains appareils. Pour une organisation pérenne, il est crucial de respecter ces affectations obligatoires :

• Plaques de cuisson : Le circuit dédié doit obligatoirement être sous un différentiel de type A.
• Lave-linge : Ce circuit spécialisé doit aussi être protégé par un type A pour gérer l’électronique de son moteur.
• Prise de recharge pour véhicule électrique (IRVE) : Son circuit dédié nécessite impérativement une protection de type A (ou F, plus évolué).

Une bonne pratique consiste également à répartir les circuits d’éclairage et les circuits de prises de courant sur au moins deux différentiels distincts. Ainsi, en cas de défaut sur un circuit de prises, vous ne vous retrouverez pas dans le noir complet. Pour les appareils les plus critiques comme le congélateur ou le système d’alarme, il est même judicieux de prévoir une rangée dédiée avec un différentiel de type F ou Hpi, encore plus résistant aux déclenchements intempestifs.

Tableau pré-équipé 400€ ou modulaire vide 150€ : lequel pour une maison de 120m² ?

C’est l’un des premiers choix financiers et stratégiques que vous devrez faire. D’un côté, le tableau pré-équipé, une solution « clé en main » qui promet simplicité et conformité immédiate. De l’autre, le tableau modulaire vide, une « coquille » à composer soi-même, qui semble plus économique à l’achat. Pour une famille qui s’installe sur le long terme dans une maison de 120m², la réponse n’est pas seulement dans le prix d’achat, mais dans le coût total de possession (TCO) sur 15 ou 20 ans.

Le tableau pré-équipé est séduisant. Précâblé en usine, il réduit le temps d’installation et les risques d’erreur de câblage. C’est une solution idéale pour un investissement locatif où la rapidité et la conformité standard sont les priorités. Cependant, son principal inconvénient est sa rigidité. Les peignes de raccordement préinstallés et la densité des modules rendent toute modification future complexe et coûteuse. Ajouter un circuit pour une borne de recharge ou un délesteur pour une pompe à chaleur peut nécessiter de défaire une grande partie du câblage, une opération risquée et chronophage.

Ce schéma conceptuel illustre la différence fondamentale entre une approche compacte et rigide, et une approche modulaire et évolutive qui anticipe l’avenir.

Le tableau modulaire vide, quant à lui, est l’incarnation de la flexibilité calculée. Bien que son coût initial puisse sembler plus élevé une fois les modules achetés séparément, il représente un investissement bien plus judicieux. Vous avez une liberté totale pour organiser les rangées, choisir la qualité des modules (par exemple, des bornes à connexion automatique plutôt qu’à vis), et surtout, prévoir de larges espaces vides pour l’avenir. Le tableau suivant résume les avantages et inconvénients pour vous aider à décider.

Pour une vision claire des compromis, voici une analyse comparative adaptée à votre projet.

Pourquoi laisser 6 modules vides dans votre tableau n’est pas du gaspillage mais de la prévoyance ?

Dans un monde où l’on cherche à optimiser chaque centimètre carré, voir des « trous » dans un tableau électrique neuf peut sembler contre-intuitif, voire s’apparenter à du gaspillage. C’est pourtant tout le contraire : ces espaces vides sont l’atout le plus précieux de votre installation. Ils sont l’assurance de sa capacité à évoluer sans douleur et sans surcoût. Cette prévoyance n’est d’ailleurs pas une simple bonne pratique, c’est une exigence normative.

En effet, depuis une mise à jour importante, la norme NF C 15-100 impose 20% d’emplacement libre dans le tableau électrique d’un logement, avec un minimum absolu de 6 modules disponibles. Cette règle a été pensée précisément pour éviter les tableaux saturés dès leur mise en service, qui deviennent un cauchemar à modifier. Respecter cette réserve, c’est se conformer à la norme, mais c’est surtout s’offrir une flexibilité future inestimable.

Imaginez le scénario, très probable d’ici 5 à 10 ans : vous décidez d’installer une borne de recharge pour un véhicule électrique. Cette simple décision illustre parfaitement la valeur de cette réserve stratégique.

Ces 6, 8 ou même 12 modules vides ne sont donc pas des « trous ». Ce sont des emplacements réservés pour un contacteur jour/nuit, un délesteur, un module de gestion d’énergie, un circuit pour une pompe à chaleur, ou toute autre innovation qui fera partie de notre quotidien demain. Prévoir une rangée complète dédiée à l’évolution, déjà équipée de ses borniers de raccordement, est la marque d’une installation pensée pour durer. C’est un petit surinvestissement aujourd’hui pour une économie massive et une grande sérénité demain.

Les 3 erreurs de serrage qui rendent un tableau dangereux dès la mise en service

Vous pouvez choisir le meilleur tableau, les modules les plus performants et l’organisation la plus intelligente ; si l’exécution finale, et notamment le serrage des connexions, est négligée, toute l’installation devient une bombe à retardement. Un mauvais serrage est l’une des principales causes de pannes et, plus grave, d’incendies d’origine électrique. En France, selon les données officielles, près de 50 000 incendies domestiques par an sont directement liés à un problème électrique, souvent un échauffement au niveau du tableau.

Le danger vient d’un principe physique simple : une connexion mal serrée crée une résistance électrique. Ce point de résistance va chauffer à chaque passage de courant, de plus en plus, jusqu’à faire fondre l’isolant des câbles et potentiellement enflammer les composants plastiques du tableau. Trois erreurs critiques, souvent commises par méconnaissance ou par volonté d’aller trop vite, sont à l’origine de la majorité de ces risques. Heureusement, elles sont toutes évitables avec de la rigueur et les bons outils.

Voici les trois points de vigilance absolue lors de l’assemblage de votre tableau. Les ignorer compromet la sécurité et annule la garantie des fabricants :

• Erreur N°1 : Absence de tournevis dynamométrique. Serrer « au feeling » est la pire des pratiques. Un serrage insuffisant crée un point chaud, un serrage excessif endommage la cage du module et le conducteur. La seule solution fiable est d’investir environ 50€ dans un tournevis dynamométrique et de respecter scrupuleusement les couples de serrage indiqués par le fabricant sur chaque module (généralement entre 2 et 2,5 N·m pour les grandes marques comme Schneider ou Legrand).
• Erreur N°2 : Ignorer le fluage du cuivre. Le cuivre est un métal qui « flue », c’est-à-dire qu’il se déforme et se tasse légèrement sous une pression constante. Un serrage parfait le jour de la mise en service peut devenir lâche après quelques mois. Il est donc impératif de planifier un resserrage de contrôle de toutes les bornes à vis du tableau entre 6 et 12 mois après l’installation. C’est une étape de maintenance préventive non négociable.
• Erreur N°3 : Mauvais sertissage des embouts sur fils souples. Pour connecter du fil souple, l’utilisation d’embouts de câblage est obligatoire. Un mauvais sertissage (fait avec une pince non adaptée, ou un embout de mauvaise taille) est une cause invisible mais fréquente d’échauffement. La solution est d’utiliser une pince à sertir calibrée et de vérifier visuellement chaque connexion : aucun brin de cuivre ne doit dépasser, et l’embout doit être parfaitement cylindrique et solidaire du câble.

Ces détails techniques ne sont pas accessoires. Ils sont le cœur de la fiabilité et de la sécurité de votre infrastructure domestique. Une alternative de plus en plus prisée pour éliminer le risque lié au serrage est d’opter pour des modules à connexion automatique (bornes auto), qui garantissent une pression constante et parfaite sur le conducteur, sans aucun entretien.

Faut-il installer le tableau définitif avant ou après les finitions pour éviter 2 démontages ?

La chronologie du chantier est une question qui peut sembler secondaire, mais qui a un impact direct sur la qualité finale de votre installation électrique. Le dilemme est classique : faut-il poser et câbler le tableau électrique définitif dès le début pour avoir du courant rapidement sur le chantier, au risque de le voir sali et endommagé par la poussière de plâtre et les projections de peinture ? Ou faut-il attendre la toute fin, quitte à travailler avec des rallonges et une installation précaire ?

La pire approche est d’installer le tableau final trop tôt. Un tableau électrique est un équipement sensible. La poussière fine de ponçage est conductrice et peut s’infiltrer dans les mécanismes des disjoncteurs, créant des risques de dysfonctionnement à long terme. Le protéger avec un simple plastique est souvent insuffisant. De plus, les câbles, coupés à une longueur approximative avant que les murs ne soient finis, aboutissent souvent à un résultat désordonné et peu professionnel.

La méthode professionnelle, qui garantit un résultat impeccable et facilite le passage du Consuel, est celle du tableau de chantier évolutif. Elle allie le meilleur des deux mondes : avoir du courant sécurisé pendant les travaux sans jamais compromettre la propreté de l’installation finale. Voici comment procéder, étape par étape :

1. Étape 1 : Posez la Gaine Technique Logement (GTL) et le coffret nu du tableau final à son emplacement définitif dès le début.
2. Étape 2 : Installez juste à côté un petit coffret de chantier étanche (environ 30€), alimenté provisoirement, contenant un différentiel 30mA et quelques prises pour les outils.
3. Étape 3 : Réalisez tous les travaux salissants (plâtre, ponçage, peinture) en toute sérénité. Le tableau final reste fermé et protégé.
4. Étape 4 : Une fois toutes les finitions terminées et les murs propres, procédez à l’équipement et au câblage du tableau définitif. Les gaines arrivent parfaitement, les câbles sont coupés à la longueur exacte, le travail est propre et organisé.
5. Étape 5 : Le jour de la visite, vous présentez à l’inspecteur du Consuel une installation impeccable, ce qui est un signal fort de votre rigueur et réduit drastiquement le risque de contre-visite.

Cette approche méthodique garantit non seulement un rendu visuel professionnel, mais aussi une fiabilité accrue en préservant les composants de toute contamination pendant le chantier.

Comment contrôler vous-même la conformité de votre installation avant la visite Consuel ?

La visite de l’inspecteur du Consuel est souvent une source de stress. Pourtant, une grande partie des points de contrôle sont accessibles et vérifiables par vous-même. En réalisant un auto-contrôle rigoureux, vous pouvez identifier et corriger les non-conformités les plus courantes, augmentant ainsi considérablement vos chances d’obtenir l’attestation du premier coup. Il ne s’agit pas de remplacer l’œil de l’expert, mais de préparer le terrain et de démontrer votre sérieux.

Une astuce qui fluidifie grandement l’inspection est de préparer un Dossier Technique d’Ouvrage Exécuté (DTOE). Ce n’est pas obligatoire pour un particulier, mais c’est un signal extrêmement positif envoyé à l’inspecteur.

Au-delà du dossier, vous pouvez effectuer une série de vérifications pratiques. Cette checklist vous permettra de passer en revue les points essentiels fréquemment contrôlés lors de la visite.

Interrupteur différentiel type A ou AC : lequel installer pour protéger plaques et lave-linge ?

La distinction entre les interrupteurs différentiels de type A et de type AC est l’un des points techniques les plus importants pour la sécurité de votre installation. Si leur fonction de base est la même – protéger les personnes – leur capacité de détection n’est pas identique. Un mauvais choix peut rendre votre protection inefficace face à certains types de défauts générés par nos appareils modernes. La norme NF C 15-100 impose à tout logement un minimum de 2 interrupteurs différentiels : au moins un de type AC et un de type A.

Le type AC est le différentiel « standard ». Il est conçu pour détecter les défauts à composante alternative, typiques des circuits d’éclairage ou des prises de courant classiques. Il assure la protection pour la majorité des usages courants.

Le type A, lui, est plus évolué. En plus de détecter les défauts du type AC, il est capable de détecter les défauts à composante continue. Ces courants spécifiques sont produits par les circuits électroniques (redresseurs, variateurs de vitesse) présents dans de nombreux appareils électroménagers modernes. C’est pourquoi la norme impose son utilisation pour des circuits dédiés bien précis :

• Le circuit des plaques de cuisson (induction ou vitrocéramique).
• Le circuit du lave-linge.
• Le circuit de la borne de recharge pour véhicule électrique.

Ignorer cette règle expose à un risque invisible mais bien réel. Si un défaut à composante continue apparaît sur un appareil branché sur un différentiel de type AC, ce dernier peut être « aveuglé » et devenir incapable de déclencher, même en cas de défaut majeur sur un autre appareil de la même rangée. Comme le résume parfaitement un guide technique de référence :

Le type A est une assurance contre ce risque invisible de pollution par composante continue, où plusieurs petits appareils modernes sur un même différentiel type AC peuvent le rendre aveugle et inopérant en cas de vrai défaut.

– Source normative NF C 15-100, Guide Legrand sur les interrupteurs différentiels

Pour une sérénité normative et une sécurité sans faille, la règle est donc simple : tous les circuits alimentant de gros appareils électroménagers à moteur ou à forte composante électronique doivent être placés sous la protection d’un interrupteur différentiel de type A. Ne faire aucune concession sur ce point est un principe de base de toute installation moderne et responsable.

Disjoncteurs, différentiels, contacteurs : comment éviter les pannes récurrentes pendant 25 ans ?

Un tableau électrique bien conçu et correctement installé est fait pour durer. Les composants de qualité des grands fabricants sont conçus pour une durée de vie de plusieurs décennies. Cependant, « durable » ne signifie pas « sans entretien ». Tout comme une voiture, votre installation électrique nécessite une maintenance préventive minimale pour garantir sa fiabilité et sa sécurité sur 25 ans et plus. Cette maintenance est simple, rapide et à la portée de l’utilisateur.

L’un des arguments les plus forts en faveur de la maintenance préventive concerne les connexions. Comme nous l’avons vu, le risque de desserrage est réel. Une étude de cas comparative sur la durée de vie des connexions est très éclairante à ce sujet.

Même avec des bornes à vis, un plan de maintenance simple permet d’assurer une longévité maximale. En adoptant quelques réflexes, vous préservez la performance de votre infrastructure domestique et prévenez 99% des pannes courantes.

• Maintenance mensuelle (par l’utilisateur) : C’est le geste le plus simple et le plus important. Une fois par mois, appuyez sur le bouton « Test » de chaque interrupteur différentiel. Cela assure que le mécanisme de déclenchement n’est pas « grippé » et reste opérationnel.
• Maintenance à 1 an : Entre 6 et 12 mois après la mise en service, il est crucial de faire réaliser un resserrage complet de toutes les connexions à vis pour compenser le fluage initial du cuivre.
• Maintenance annuelle : Un simple dépoussiérage de la face avant du tableau (jamais avec un chiffon humide, mais avec une bombe à air sec ou un aspirateur à faible puissance) évite l’accumulation de poussières qui peuvent, à terme, devenir conductrices.
• Maintenance à 10 ans : Un second contrôle du serrage des connexions est une bonne pratique pour garantir la pérennité de l’installation sur le très long terme, accompagné d’une inspection visuelle pour déceler d’éventuelles traces de surchauffe (plastique bruni).

Pour transformer ces conseils en une installation concrète et pérenne, l’étape suivante consiste à concevoir votre plan de tableau en intégrant dès aujourd’hui cette vision à long terme. C’est la garantie d’un investissement réussi et d’une sérénité durable pour votre famille.
