Comment câbler votre baie 19 pouces pour retrouver n’importe quel câble en moins de 2 minutes ?

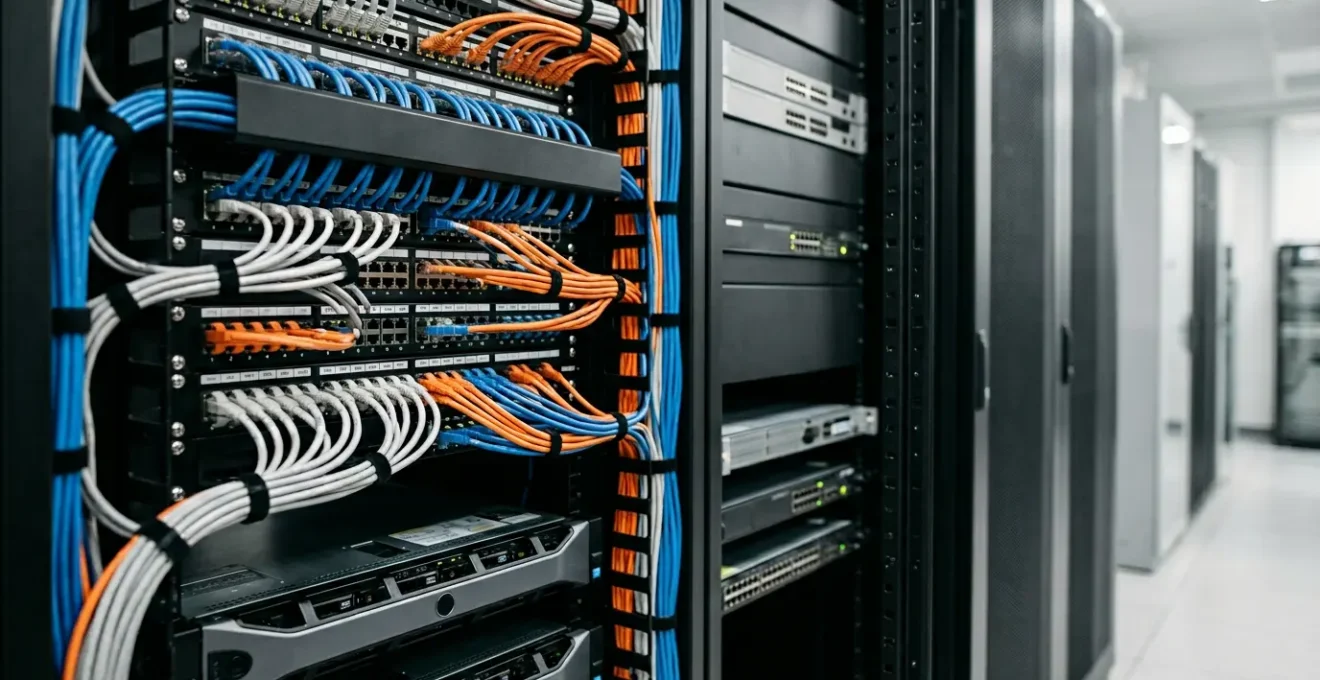

Pour tout responsable technique ou gestionnaire d’immeuble, la vision d’une baie de brassage aux câbles entremêlés, formant un « plat de spaghettis » indéchiffrable, est un cauchemar familier. C’est la promesse de longues heures perdues pour une simple intervention, d’un risque de déconnexion accidentelle et d’une maintenance qui vire systématiquement au casse-tête. Face à ce chaos, les conseils habituels se limitent souvent à des astuces de surface : utiliser des colliers de serrage, acheter des câbles de couleur ou laisser un peu de mou. Ces pratiques, bien qu’utiles, ne traitent que le symptôme et non la cause profonde d’une infrastructure réseau mal pensée.

Le véritable enjeu n’est pas seulement esthétique ou pratique. Il est économique et stratégique. Une baie de brassage mal conçue est un gouffre financier silencieux : elle accélère l’usure prématurée d’équipements coûteux, augmente la consommation énergétique et transforme la moindre panne en une perte de productivité significative pour des dizaines d’employés. La clé n’est donc pas de « ranger » les câbles, mais de concevoir une architecture de câblage qui intègre dès le départ les notions de maintenabilité, de scalabilité et de coût total de possession (TCO).

Cet article n’est pas un simple tutoriel de câblage. C’est un guide de décision stratégique destiné aux gestionnaires. Nous allons aborder les choix critiques, depuis le dimensionnement initial de la baie jusqu’à son alimentation électrique, en passant par les méthodes de repérage qui vous feront gagner un temps précieux et les normes réglementaires françaises à respecter impérativement. L’objectif : transformer votre baie de brassage en un atout de performance et de fiabilité, et non en une source de stress permanent.

Pour vous guider dans cette démarche, cet article est structuré pour répondre aux questions clés que tout gestionnaire doit se poser. Le sommaire ci-dessous vous permettra de naviguer directement vers les points qui vous concernent le plus.

Sommaire : Organiser votre baie de brassage pour une performance durable

• Baie 19 pouces 12U ou 24U : laquelle pour un bâtiment de 500m² avec 30 postes actuels ?
• Comment câbler une baie en respectant la séparation chemins chauds et chemins froids ?
• Pourquoi une baie mal ventilée réduit la durée de vie de vos switchs et routeurs de 50% ?
• À quel moment installer la baie par rapport au tirage des 80 câbles réseau ?
• L’erreur de non-repérage qui fait perdre 3h à identifier 1 câble parmi 50 en baie
• Comment organiser une baie de brassage 19 pouces en respectant les distances réglementaires ?
• Quand installer un onduleur de 800€ pour protéger caisses et serveurs contre les microcoupures ?
• Comment dimensionner l’électricité de votre commerce pour éviter les coupures en pleine journée ?

Baie 19 pouces 12U ou 24U : laquelle pour un bâtiment de 500m² avec 30 postes actuels ?

Le choix entre une baie 12U et 24U pour un parc de 30 postes ne doit pas se baser uniquement sur les besoins actuels. C’est une décision stratégique qui doit anticiper l’évolution de votre infrastructure sur 5 à 10 ans. Une baie est un investissement à long terme, et une migration future coûte bien plus cher qu’un surdimensionnement initial maîtrisé. Pour un gestionnaire, la question n’est pas « de quoi ai-je besoin aujourd’hui ? » mais « comment ma stratégie IT va-t-elle évoluer ? ». Par exemple, une entreprise qui adopte une stratégie Cloud Hybride externalise une partie de ses services et peut se contenter d’une baie 12U pour ses équipements réseau locaux (switchs, routeur). En revanche, une structure qui conserve ses données et serveurs « sur site » (on-premise) devra impérativement opter pour une baie 24U minimum pour héberger les serveurs, le système de stockage, l’onduleur et la ventilation nécessaire.

Pour une PME de 30 postes, l’expérience montre qu’une baie 24U est presque toujours le choix le plus judicieux. Elle offre la flexibilité nécessaire pour ajouter des équipements sans contrainte : un nouveau serveur, un onduleur plus puissant, ou simplement plus d’espace pour une gestion de câbles propre et aérée. La règle de base est de toujours prévoir au moins 25% d’unités (U) libres après installation de tous les équipements prévus. De plus, la profondeur est un critère non-négociable : une profondeur de 800mm est un minimum pour accueillir les serveurs modernes et leurs systèmes de câblage sans compromettre la circulation de l’air.

En définitive, voir trop petit au départ est une erreur classique qui se paie cher en complexité et en coûts de mise à niveau. Le choix d’une baie 24U pour 30 postes est un pari sur l’avenir et une assurance de maintenabilité.

Comment câbler une baie en respectant la séparation chemins chauds et chemins froids ?

Le concept de « chemins chauds » et « chemins froids » (hot aisle / cold aisle) est un principe fondamental de la gestion thermique dans les centres de données, mais il est tout aussi crucial à l’échelle d’une seule baie de brassage. Le principe est simple : il s’agit de canaliser les flux d’air pour éviter que l’air chaud expulsé par les équipements ne soit ré-aspiré par leur ventilation. En pratique, l’avant de la baie est le « chemin froid » où l’air frais est aspiré, et l’arrière est le « chemin chaud » où l’air chauffé par les composants est évacué. Un câblage chaotique, notamment à l’arrière de la baie, peut créer un « mur » qui bloque l’évacuation de l’air chaud, provoquant une surchauffe généralisée.

Pour mettre en œuvre cette séparation, plusieurs règles s’appliquent. Tous les équipements (serveurs, switchs) doivent être montés dans le même sens, avec leurs entrées d’air du même côté (façade avant). Le câblage doit être organisé à l’aide de guides-câbles verticaux et horizontaux pour laisser un maximum d’espace libre, surtout à l’arrière. L’utilisation de panneaux d’obturation (blanking panels) pour combler les unités « U » non utilisées est également essentielle. Ces simples plaques de métal empêchent l’air chaud de l’arrière de revenir vers l’avant par les espaces vides. Cette discipline de gestion des flux d’air n’est pas un luxe : une bonne configuration permet de réaliser 30 à 40 % d’économies d’énergie sur le refroidissement.

Comme le montre cette visualisation, la séparation des flux est la clé d’une efficacité thermique. L’air chaud (symbolisé en orange) doit pouvoir s’élever et s’évacuer sans jamais se mélanger à l’air frais (en bleu) destiné à refroidir les composants. Cette organisation rigoureuse est la première ligne de défense contre la surchauffe et ses conséquences sur la durée de vie des équipements.

Au-delà de l’économie d’énergie, une gestion thermique efficace est directement liée à la fiabilité de votre infrastructure. Un équipement qui fonctionne à une température optimale est un équipement moins sujet aux pannes imprévues.

Pourquoi une baie mal ventilée réduit la durée de vie de vos switchs et routeurs de 50% ?

La température est l’ennemi numéro un des composants électroniques. Un administrateur réseau expérimenté sait qu’une baie qui « chauffe » n’est pas seulement inconfortable pour le technicien, c’est une condamnation à mort pour les équipements qu’elle contient. La relation entre la chaleur et la durée de vie des semi-conducteurs est régie par une loi physique implacable, souvent résumée par une règle empirique bien connue des électroniciens.

Pour du silicium, il est coutume de dire que l’on divise par 2 la durée de vie d’un composant à chaque augmentation de 6° de la température.

– Expert en électronique, Forum Futura Sciences

Ce principe a des conséquences financières directes et mesurables. Prenons un exemple concret : un switch professionnel d’une valeur de 1500€ est conçu pour une durée de vie de 8 ans dans des conditions optimales. Si une mauvaise ventilation fait grimper sa température de fonctionnement de seulement 6°C, sa durée de vie est réduite à 4 ans. Cela représente une perte sèche de 187,50€ par an pour l’entreprise. À titre de comparaison, un kit de ventilation pour baie avec thermostat coûte environ 200€. L’investissement est donc rentabilisé en à peine plus d’un an, sans même compter les coûts liés à une panne (intervention, perte de productivité).

Le calcul de l’amortissement comptable est faussé, et le coût total de possession de l’infrastructure explose. Ignorer la ventilation, c’est accepter de remplacer ses équipements deux fois plus souvent. C’est pourquoi l’installation de ventilateurs sur le toit de la baie, idéalement pilotés par un thermostat qui les active uniquement lorsque c’est nécessaire, n’est pas une option, mais une composante essentielle de la conception d’une installation durable et rentable.

En conclusion, investir dans un bon système de refroidissement n’est pas une dépense, c’est une assurance qui protège la valeur de vos actifs informatiques et garantit leur fiabilité sur le long terme.

À quel moment installer la baie par rapport au tirage des 80 câbles réseau ?

L’installation d’une baie de brassage n’est pas un acte isolé mais une phase critique d’un projet de construction ou de rénovation. L’erreur la plus fréquente est de considérer le câblage réseau comme une tâche de finition, à réaliser une fois que tout le reste est terminé. En réalité, son intégration doit être planifiée et coordonnée avec les autres corps de métier, en particulier les plaquistes et les électriciens. Une chronologie de chantier bien définie est la clé pour éviter les conflits, les surcoûts et les compromis techniques qui nuiront à la maintenabilité future.

La règle d’or est simple : on tire les câbles avant de monter la baie. Tenter de faire passer des dizaines de câbles vers une baie déjà en place dans un local technique exigu est une source d’erreurs et de perte de temps. Le processus doit suivre un ordre logique pour garantir la conformité et la propreté de l’installation. En France, la séparation des courants forts (électricité) et des courants faibles (réseau, téléphonie) est une obligation réglementaire dictée par la norme NFC 15-100. Les chemins de câbles et goulottes doivent être distincts, et cette séparation est obligatoire depuis l’arrêté du 3 août 2016 pour toute installation neuve ou rénovation totale.

La chronologie de chantier type se déroule comme suit :

1. Phase 1 – Gros œuvre et Plaquiste : Les cloisons et faux-plafonds sont posés. L’emplacement du local technique et de la baie est définitivement validé.
2. Phase 2 – Électricien : Les chemins de câbles et goulottes sont installés, en respectant scrupuleusement la séparation courants forts/faibles.
3. Phase 3 – Installateur réseau : Les câbles réseau sont tirés depuis les prises terminales jusqu’au local technique, en les laissant en attente avec une longueur suffisante (love).
4. Phase 4 – Montage de la baie : La baie est assemblée et fixée à son emplacement final. Les panneaux de brassage sont installés dans la baie.
5. Phase 5 – Brassage : Les câbles en attente sont connectés un par un aux panneaux de brassage, puis étiquetés.

Respecter cet ordre garantit non seulement la conformité réglementaire, mais aussi une installation propre, facile à maintenir et évolutive, évitant ainsi des interventions coûteuses à l’avenir.

L’erreur de non-repérage qui fait perdre 3h à identifier 1 câble parmi 50 en baie

Dans un réseau de 50 postes, une baie de brassage sans système de repérage clair est une bombe à retardement. L’anecdote du technicien passant trois heures à suivre un câble à la main pour identifier une prise défectueuse n’est pas une fiction, c’est une réalité coûteuse pour de nombreuses entreprises. En considérant un taux horaire moyen de 70€ pour un technicien en France, cette seule intervention représente une perte de 210€. C’est plus que le coût d’une étiqueteuse professionnelle, qui est donc rentabilisée dès la première panne évitée. Le non-repérage n’est pas un oubli, c’est une décision de gestion qui a un impact direct sur le coût opérationnel du réseau.

La solution ne consiste pas à apposer des étiquettes manuscrites illisibles, mais à adopter une méthode de nommage standardisée. La norme internationale TIA-606-B, bien que complexe dans son intégralité, peut être simplifiée pour les PME. Elle fournit une structure logique pour que chaque câble et chaque port soit identifiable sans aucune ambiguïté. Un système de nommage efficace est la pierre angulaire d’un Dossier des Ouvrages Exécutés (DOE) complet, qui doit inclure les plans de câblage et le tableau de brassage. Ce dossier est le document de référence pour toute future intervention.

Le repérage physique doit être réalisé avec une étiqueteuse professionnelle (type Dymo XTL ou Brother P-Touch) qui produit des étiquettes durables et lisibles, conçues pour s’enrouler autour des câbles. Chaque câble doit être étiqueté à ses deux extrémités : côté poste de travail et côté baie de brassage.

Investir quelques heures dans la mise en place de ce système au moment de l’installation vous fera économiser des centaines d’heures et des milliers d’euros sur toute la durée de vie de votre infrastructure réseau.

Comment organiser une baie de brassage 19 pouces en respectant les distances réglementaires ?

L’emplacement et l’organisation d’une baie de brassage ne sont pas laissés au libre arbitre du technicien. Ils sont encadrés par des réglementations visant à garantir la sécurité et la santé des personnes qui interviendront dessus. Pour un gestionnaire d’immeuble, le respect de ces normes, issues notamment du Code du travail français, est une obligation légale qui engage sa responsabilité. La principale contrainte concerne l’espace de travail autour de l’équipement. Une baie installée dans un recoin inaccessible est non seulement une source de difficultés pour la maintenance, mais aussi un risque en termes de conformité.

La règle fondamentale à respecter est de prévoir un espace de dégagement suffisant à l’avant et à l’arrière de la baie. Le personnel doit pouvoir accéder aux équipements, ouvrir les portes entièrement et travailler dans une posture ergonomique et sécurisée. Conformément aux exigences réglementaires françaises pour l’accès et la maintenance des équipements techniques, il est impératif de laisser un dégagement minimal de 80 cm devant et derrière la baie. Cet espace n’est pas négociable et doit être prévu dès la conception des plans du local technique.

Comme l’illustre cette image, un espace de travail adéquat permet au technicien d’intervenir dans de bonnes conditions, sans contorsions ni risques. Cela facilite non seulement la rapidité des interventions mais réduit également le risque d’erreurs ou d’accidents du travail. En plus de l’espace de dégagement, le local technique doit être correctement éclairé, ventilé et sécurisé (accès restreint).

Penser à ces contraintes dès le début du projet évite des non-conformités coûteuses à rectifier a posteriori et garantit un environnement de travail sécurisé pour les équipes de maintenance.

Quand installer un onduleur de 800€ pour protéger caisses et serveurs contre les microcoupures ?

La question n’est pas de savoir *si* une coupure de courant surviendra, mais *quand*. Pour un commerce, un serveur ou une caisse enregistreuse (notamment celles certifiées NF525), même une interruption de quelques millisecondes peut être dévastatrice : perte de la transaction en cours, corruption de la base de données, nécessité de redémarrer tout le système… Le coût d’une panne de 30 minutes en pleine heure de pointe dépasse de loin le prix d’un onduleur (UPS). L’installation d’un onduleur n’est donc pas une dépense, mais une assurance contre la perte de chiffre d’affaires et la non-conformité fiscale. Pour des équipements critiques, l’investissement est rentable dès la première coupure évitée.

Cependant, tous les onduleurs ne se valent pas. Le choix de la technologie est crucial. Les modèles « Off-line », les moins chers, ne protègent pas contre les microcoupures car leur temps de basculement sur batterie (6-10 ms) est trop long. Pour des équipements professionnels, il faut impérativement se tourner vers des technologies plus avancées. Le tableau ci-dessous, basé sur une analyse comparative des technologies d’onduleurs, résume les options.

Pour un commerce avec des caisses et un petit serveur, un modèle Line-Interactive est le meilleur compromis performance/prix. Il filtre les variations de tension et bascule sur batterie en moins de 2 millisecondes, ce qui est suffisamment rapide pour qu’aucun équipement informatique ne s’en aperçoive. Un modèle On-line, plus cher, est justifié pour un serveur central hébergeant des données critiques, car il régénère le courant en permanence, offrant un temps de commutation nul et une protection absolue. Un budget de 800€ permet d’acquérir un excellent onduleur On-line capable de protéger plusieurs équipements stratégiques.

Pour calculer la rentabilité de l’investissement, il suffit d’estimer le coût d’une heure d’indisponibilité (perte de CA + salaires inactifs) et de le comparer au prix de l’onduleur. Le calcul est souvent sans appel.

Comment dimensionner l’électricité de votre commerce pour éviter les coupures en pleine journée ?

Une baie de brassage parfaitement câblée et ventilée ne sert à rien si l’installation électrique qui l’alimente est sous-dimensionnée. Les coupures de disjoncteur en pleine journée, souvent causées par un pic de consommation (démarrage de la climatisation, des fours, etc.), sont le symptôme d’un bilan de puissance inadapté. Pour un gestionnaire, garantir la continuité de service passe par une alimentation électrique fiable et correctement dimensionnée, validée par un professionnel et conforme aux normes en vigueur. En France, toute création ou rénovation majeure d’une installation électrique à usage professionnel doit faire l’objet d’une attestation de conformité obligatoire, délivrée par l’organisme Consuel.

Le dimensionnement commence par un bilan de puissance. Cette étape consiste à lister tous les appareils électriques et à additionner leur puissance (exprimée en Watts) pour déterminer la puissance totale nécessaire. Il faut ensuite appliquer un « coefficient de simultanéité » (généralement entre 0,6 et 0,8 pour un environnement de bureau), car tous les appareils ne fonctionnent jamais à leur pleine puissance en même temps. Ce calcul simple permet de définir la puissance d’abonnement à souscrire auprès de votre fournisseur d’énergie et d’éviter les mauvaises surprises.

Un point crucial de la norme NFC 15-100 est l’obligation de créer des circuits dédiés et spécialisés pour les équipements informatiques sensibles. La baie de brassage, les serveurs et les postes informatiques ne doivent pas être sur le même circuit que l’éclairage ou les machines à café. Ce circuit spécialisé, protégé par son propre disjoncteur, les met à l’abri des parasites et des surtensions provoqués par d’autres appareils, garantissant ainsi une meilleure stabilité et longévité de votre matériel informatique. La validation de ce dimensionnement par un électricien qualifié est une étape non négociable avant toute mise en service.

Pour finaliser et sécuriser votre installation, l’étape suivante consiste à faire valider votre bilan de puissance et la conception de vos circuits par un électricien certifié. C’est la garantie d’une exploitation sereine, sans coupures intempestives, et en parfaite conformité avec la réglementation.
