Comment structurer courant fort et faible dans vos locaux sans interférences réseau ?

Votre nouvelle installation fibre optique promet des débits fulgurants, mais en pratique, les visioconférences saccadent et les transferts de fichiers s’éternisent. En tant que dirigeant d’une TPE où chaque minute de productivité compte, cette situation est inacceptable. On vous a sans doute conseillé d’investir dans des switches plus puissants ou d’augmenter votre abonnement internet, sans résultat probant. Votre infrastructure IT critique semble capricieuse, imprévisible, et vous ne savez plus où chercher la cause de ces instabilités chroniques.

Et si le véritable coupable était invisible, niché dans vos murs et plafonds ? La cause première de l’instabilité d’un réseau n’est souvent pas l’équipement actif, mais une erreur fondamentale de câblage : la cohabitation forcée entre le courant fort (l’alimentation 230V de vos prises) et le courant faible (vos câbles réseau RJ45, fibre, et domotique). Ce n’est pas une simple contrainte normative pour électriciens, mais le facteur numéro un de la performance et de la fiabilité de votre infrastructure. Le considérer comme un détail, c’est construire une « dette technique » physique qui vous coûtera cher en diagnostics, en interventions et en perte de productivité.

Cet article adopte une approche de performance réseau. Nous n’allons pas seulement lister des normes, mais nous allons vous démontrer, chiffres à l’appui, comment une mauvaise gestion des courants sabote votre débit. Nous verrons pourquoi séparer les câbles est un investissement stratégique, comment organiser une baie de brassage pour la performance, et quelles sont les erreurs critiques à ne jamais commettre, même avec la fibre optique. L’objectif : vous donner les clés pour exiger et obtenir une infrastructure réseau non seulement fonctionnelle, mais réellement performante et pérenne.

Pour naviguer efficacement à travers les aspects techniques et stratégiques de cette problématique, cet article est structuré en plusieurs sections clés. Découvrez ci-dessous le plan de notre analyse pour transformer votre infrastructure en un véritable atout de performance.

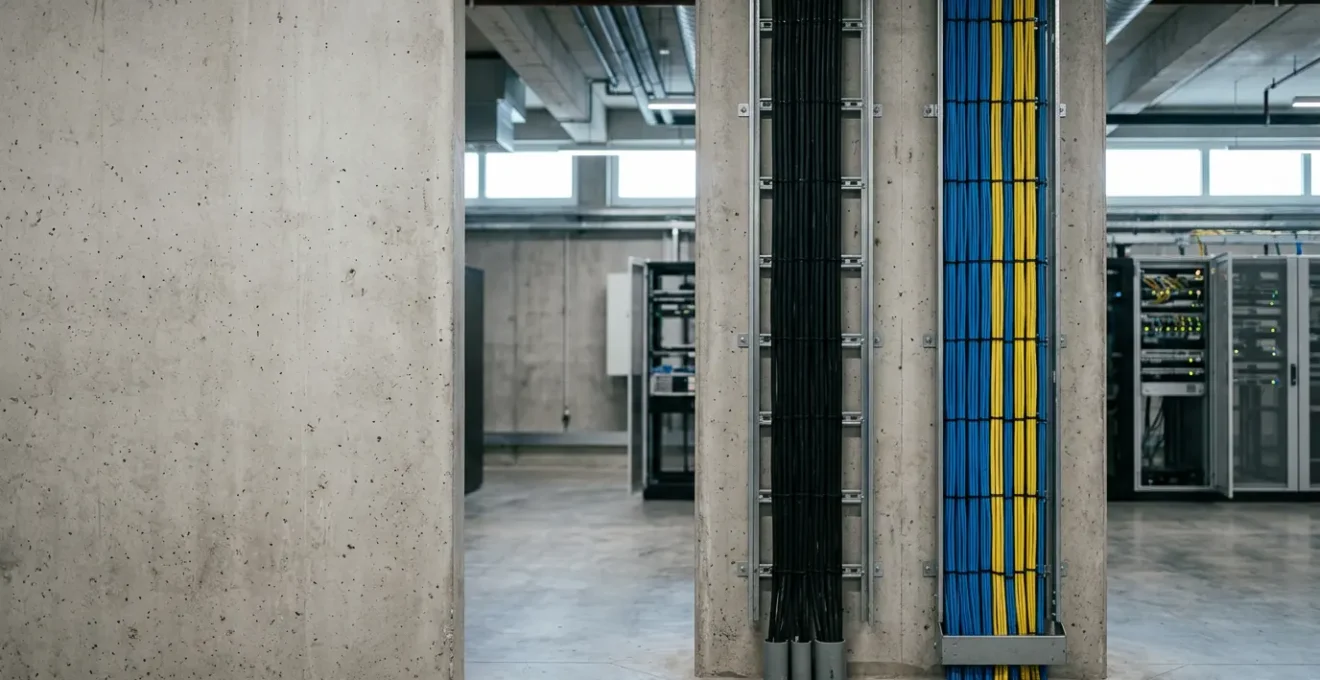

Courant fort 230V vs courant faible VDI : pourquoi les séparer physiquement de 5cm minimum ?

La distinction entre courant fort et courant faible est fondamentale en ingénierie électrique. Le courant fort transporte l’énergie (230V, 400V) pour alimenter les équipements, tandis que le courant faible transporte de l’information (réseau Ethernet, téléphonie, signaux de contrôle). Le problème majeur est qu’un câble transportant un courant fort génère un champ électromagnétique tout autour de lui. Lorsque ce champ « traverse » un câble de données voisin, il induit par un phénomène physique appelé induction électromagnétique un courant parasite dans ce dernier. Ce « bruit » vient déformer le signal d’information original.

Pour un réseau Ethernet, le signal est une suite de « 0 » et de « 1 » codés par des variations de tension très précises. L’induction parasite brouille ces variations, ce qui peut transformer un « 0 » en « 1 » ou inversement. C’est ce qu’on appelle une augmentation du taux d’erreur binaire (BER). L’équipement récepteur, ne comprenant pas le paquet de données corrompu, va demander sa retransmission. Ces retransmissions constantes sont la cause directe des ralentissements que vous percevez : le débit utile s’effondre, même si la connexion de base est rapide. Une étude de Fluke Networks sur les interférences électromagnétiques démontre que ce phénomène est la principale cause de dégradation des performances sur les câblages en cuivre.

Pour contrer cet effet, la norme française NF C 15-100 impose une séparation physique. Si les câbles cheminent en parallèle, la distance minimale est cruciale. En France, la réglementation préconise une séparation de 5 à 10 cm entre les gaines de courant fort et de courant faible. Cette distance affaiblit suffisamment le champ électromagnétique pour qu’il n’ait plus d’impact significatif sur le signal de données. Ignorer cette règle, c’est garantir un réseau instable et sous-performant dès sa conception.

Comment organiser une baie de brassage 19 pouces en respectant les distances réglementaires ?

La baie de brassage est le cœur névralgique de votre réseau. C’est là que convergent tous les câbles de données de vos locaux. Une organisation chaotique dans cet espace critique est la recette parfaite pour des pannes inexplicables et une maintenance cauchemardesque. Le respect des distances ne s’arrête pas aux murs ; il est encore plus crucial à l’intérieur de la baie, où la densité d’équipements et de câbles est maximale.

La stratégie consiste à créer des « zones » dédiées. La meilleure pratique est de séparer physiquement les flux de câbles. On utilise pour cela des gestionnaires de câbles verticaux installés de chaque côté des montants 19 pouces. Un côté sera exclusivement réservé au cheminement des câbles réseau (courant faible), et l’autre à celui des câbles d’alimentation (courant fort). Pour l’alimentation des équipements, on privilégie des bandeaux de prises (PDU) verticaux « zéro U », qui se montent à l’arrière de la baie et permettent de garder tout le câblage électrique loin de la façade où se trouvent les ports réseau sensibles.

À l’avant, le principe est la clarté. Les panneaux de brassage, qui reçoivent les câbles venant des prises murales, et les switches réseau sont montés en façade pour un accès immédiat. L’utilisation de cordons de brassage de la bonne longueur (30cm, 50cm, 1m) est non-négociable. L’emploi systématique de cordons de 2 mètres pour relier des ports distants de 10 cm est la cause principale du désordre. Un code couleur (par exemple, bleu pour les postes de travail, rouge pour les serveurs) permet une identification visuelle immédiate et facilite grandement les interventions.

Cette organisation rigoureuse n’est pas une simple question d’esthétique. Elle garantit le respect des distances, minimise les risques d’interférences au point le plus critique de l’installation, et divise par dix le temps nécessaire pour identifier et remplacer un câble défectueux. C’est un investissement direct dans la fiabilité et la maintenabilité de votre réseau.

Pourquoi croiser un câble 230V et un RJ45 dans la même goulotte détruit 30% de votre débit ?

Placer un câble réseau et un câble électrique dans la même goulotte, côte à côte sur plusieurs mètres, est l’erreur la plus commune et la plus destructrice pour la performance réseau. Le titre n’est pas une hyperbole : cette configuration peut effectivement anéantir une part significative de votre bande passante. Le phénomène d’induction électromagnétique est maximal lorsque les deux câbles sont parallèles et proches. Sur une longue distance, le câble réseau est littéralement « baigné » dans le champ magnétique du câble 230V, ce qui maximise la corruption des données.

Le résultat direct est une explosion du taux de retransmission des paquets. Pour chaque paquet corrompu, le protocole TCP/IP doit en demander une nouvelle copie. Ce processus est transparent pour l’utilisateur, mais il a une conséquence dramatique sur la performance. Si, pour transférer un fichier de 100 Mo, le réseau doit en réalité en transférer 130 Mo à cause des retransmissions, vous avez de facto perdu près de 30% de votre débit utile. C’est exactement ce que l’on observe sur le terrain, où des professionnels du câblage réseau documentent une augmentation du taux de retransmission pouvant réduire le débit utile jusqu’à 30% dans de telles configurations.

Il est parfois impossible d’éviter un croisement. Dans ce cas, une règle d’or s’applique. Comme le souligne l’expert en câblage Nexans :

L’induction est maximale quand les câbles sont parallèles et quasi-nulle quand ils se croisent à angle droit. Dans le cas où un croisement entre 2 gaines ne peut pas être évité, il faut le faire avec un angle de 90° si possible.

– Nexans, Guide Nexans sur la séparation courant fort et courant faible

Cette simple précaution change tout. Un croisement perpendiculaire réduit l’exposition du câble de données au champ magnétique à un simple point, minimisant l’induction et préservant l’intégrité du signal. Exiger des goulottes séparées ou, à défaut, des compartiments séparés dans les goulottes de grande taille, est la seule garantie d’une performance nominale.

L’erreur de proximité qui rend votre installation fibre inutilisable dès qu’un câble électrique passe à 8cm

Face aux problèmes d’interférences, de nombreux dirigeants se tournent vers la fibre optique, pensant être définitivement à l’abri. C’est un raisonnement logique : la fibre transporte l’information sous forme de lumière et non d’électricité, elle est donc, par nature, totalement insensible aux perturbations électromagnétiques. On peut enrouler une fibre optique autour d’un transformateur, son signal lumineux restera parfait. Comme le confirment les spécialistes, « La fibre optique ne réagit pas aux interférences électromagnétiques » et est immunisée contre les perturbations électriques.

Cependant, une erreur de raisonnement commune conduit à des catastrophes. Si la fibre elle-même est immunisée, les équipements à ses extrémités ne le sont absolument pas. Le maillon faible est le boîtier ONT (Optical Network Terminal), souvent intégré dans votre box internet (Livebox, Freebox, etc.), qui convertit le signal lumineux en signal électrique pour votre réseau local. Ces boîiers sont extrêmement sensibles.

La solution est donc de traiter la zone autour de votre box comme une zone sensible. Il faut l’éloigner au maximum de tout câble d’alimentation, multiprise ou transformateur. Pour les environnements les plus critiques, des solutions existent comme l’ajout d’une mise à la terre spécifique via un port USB de la box. Penser que la fibre résout tous les problèmes d’interférences sans prêter attention à son environnement immédiat est une erreur coûteuse.

Installer 2 chemins de câbles séparés pour 250€ ou payer 3500€ de refonte réseau dans 2 ans ?

En tant que dirigeant, chaque décision d’investissement est un arbitrage entre coût immédiat et bénéfice futur. Dans le cas de l’infrastructure réseau, cet arbitrage est particulièrement déséquilibré. L’économie réalisée en ne respectant pas la séparation des courants est dérisoire par rapport au coût exorbitant de la correction future. C’est l’exemple parfait de la dette technique : une économie à court terme qui génère des coûts exponentiels à long terme.

Lors de l’aménagement de nouveaux locaux, le surcoût lié à l’installation d’un deuxième chemin de câble dédié au courant faible est minime. L’électricien est déjà sur place, les plafonds sont ouverts. Le coût se résume au matériel supplémentaire (quelques mètres de goulotte ou de chemin de câble) et à un peu de temps de main-d’œuvre additionnel. En revanche, intervenir deux ans plus tard dans des bureaux en activité pour corriger un réseau instable est un véritable cauchemar logistique et financier.

L’opération corrective implique un audit complet pour diagnostiquer un problème qui aurait pu être évité, une intervention lourde de recâblage (souvent la nuit ou le week-end pour ne pas paralyser l’entreprise), et surtout, un coût d’indisponibilité lié à la productivité perdue pendant les pannes et l’intervention. Le comparatif suivant, basé sur des coûts moyens en France pour une petite PME, est sans appel.

Comme le montre cette analyse comparative basée sur les coûts de matériel et d’intervention, le calcul est vite fait. Le coût de la correction est plus de 14 fois supérieur à celui de la prévention. Refuser l’investissement initial de 250€, c’est accepter un risque financier de plus de 3500€ à moyen terme. C’est un pari qu’aucun dirigeant avisé ne devrait prendre.

L’erreur de protocole qui rend 30% de vos équipements domotiques incapables de communiquer

La domotique, avec ses objets connectés, ses capteurs et ses commandes sans fil, est une autre facette du courant faible. Les protocoles les plus répandus (Wi-Fi, Zigbee, Z-Wave, Bluetooth) opèrent principalement sur la bande de fréquence de 2.4 GHz. Or, cette bande est particulièrement sensible au « bruit » électromagnétique généré par les équipements de courant fort. Une erreur de conception courante est de placer les cerveaux de la domotique (passerelles, coordinateurs) juste à côté des sources de perturbations, rendant la communication instable ou impossible.

Les principaux coupables sont les appareils qui impliquent une commutation de charge ou une variation de puissance. En effet, selon les normes internationales du CISPR, les charges de commutation à des courants supérieurs à 2A, comme les moteurs de volets roulants, les variateurs de lumière LED ou les transformateurs d’alimentation, génèrent des pics d’interférences importants. Placer une passerelle Zigbee (comme celle de Philips Hue) sur une multiprise à côté du transformateur d’un ruban LED est une garantie de perdre la connexion avec les ampoules. De même, installer le boîtier de commande de volets roulants Somfy juste à côté du tableau électrique est une très mauvaise idée.

Ces interférences radiofréquences (RFI) se traduisent par des commandes qui ne passent pas, des capteurs qui se déconnectent, et une expérience utilisateur frustrante. La robustesse de votre installation domotique dépend directement de votre capacité à minimiser ce bruit de fond. Heureusement, des solutions concrètes existent pour fiabiliser ces communications sans fil.

Comment câbler une baie en respectant la séparation chemins chauds et chemins froids ?

Au-delà des interférences électromagnétiques, un autre ennemi silencieux de la performance réseau se cache dans la baie de brassage : la chaleur. Les équipements actifs comme les switches, les routeurs ou les serveurs génèrent une quantité importante de chaleur. Si cette chaleur n’est pas évacuée efficacement, la température des composants électroniques augmente, ce qui dégrade leurs performances et réduit leur durée de vie. Un switch en surchauffe peut commencer à perdre des paquets de manière aléatoire bien avant de tomber complètement en panne, créant des instabilités difficiles à diagnostiquer.

La gestion thermique professionnelle repose sur le concept de séparation des flux d’air chaud et froid. La plupart des équipements réseau sont conçus pour aspirer l’air froid par leur façade avant et expulser l’air chaud par leur face arrière. L’objectif est d’éviter que cet air chaud ne soit ré-aspiré par l’avant, créant un cycle de surchauffe. Dans une salle serveur, on matérialise cela par des « couloirs chauds » et des « couloirs froids ». Dans une simple baie, le principe reste le même.

Le câblage joue un rôle critique dans cette gestion des flux d’air. Une masse de câbles désordonnés à l’arrière d’un switch peut obstruer les ventilateurs et bloquer l’expulsion de l’air chaud. De même, un « rideau » de câbles à l’avant peut empêcher l’aspiration de l’air frais. Il est donc impératif que le câblage soit organisé pour laisser les voies d’aération libres.

L’étude de cas d’une baie serveur de 42U montre qu’un mauvais câblage peut augmenter la température interne au point de dépasser les spécifications des fabricants, transformant un problème de rangement en un problème de fiabilité réseau. La solution passe par une gestion méticuleuse : utiliser des gestionnaires de câbles horizontaux et verticaux pour guider les cordons sur les côtés, en laissant les faces avant et arrière des équipements totalement dégagées. Le respect des chemins chauds et froids n’est pas une option, c’est une condition sine qua non de la performance thermique et, par extension, de la performance réseau.

Comment câbler votre baie 19 pouces pour retrouver n’importe quel câble en moins de 2 minutes ?

Au-delà de la performance pure, une infrastructure bien conçue doit être maintenable. Lors d’une panne, chaque minute passée à essayer de suivre un câble dans un enchevêtrement de « spaghettis » est une minute de productivité perdue pour toute l’entreprise. L’objectif d’un câblage professionnel n’est pas seulement de faire fonctionner le réseau, mais de le rendre lisible et intelligible. La règle des « 2 minutes » est un bon indicateur : un technicien (ou vous-même) devrait être capable d’identifier et de tracer n’importe quelle connexion du panneau de brassage au switch en moins de deux minutes, sans avoir à débrancher dix autres câbles.

Atteindre cet objectif repose sur deux piliers : un code couleur standardisé et une documentation rigoureuse. L’utilisation de cordons de la bonne longueur est un prérequis, mais le code couleur ajoute une couche d’information visuelle immédiate. Par exemple, une convention classique pourrait être : bleu pour les postes de travail, rouge pour les serveurs et équipements critiques, jaune pour les liens d’infrastructure (de switch à switch), et vert pour les points d’accès Wi-Fi. D’un seul coup d’œil, on peut distinguer la nature de chaque connexion.

Cependant, la couleur ne suffit pas. Le pilier le plus important, et trop souvent négligé, est la documentation. Chaque port sur un panneau de brassage doit être numéroté, et ce numéro doit correspondre à l’étiquette sur la prise murale dans le bureau. Ensuite, un simple fichier (un tableur au minimum, ou un outil dédié comme NetBox pour les plus grandes installations) doit faire le lien : Port du panneau `P-01` -> Prise murale `Bureau 101-A` -> Port du switch `SW1-G0/1`. Ce document est l’actif le plus précieux de votre infrastructure. C’est votre « Google Maps » du réseau. Sans lui, chaque intervention est une exploration à l’aveugle.

La méthode est simple :

1. Adopter un code couleur strict pour les cordons.
2. Utiliser systématiquement des cordons de longueur adaptée.
3. Étiqueter chaque prise murale et chaque port de panneau de brassage de manière cohérente.
4. Créer et maintenir un plan de câblage qui documente chaque connexion.
5. Mettre à jour ce plan à CHAQUE modification, sans exception.

Cette discipline peut sembler fastidieuse, mais elle transforme une baie chaotique en un système logique et facile à gérer. C’est l’assurance de pouvoir diagnostiquer et résoudre les pannes rapidement, minimisant ainsi l’impact sur l’activité de l’entreprise.

Pour garantir la pérennité et la performance de votre infrastructure numérique, l’étape suivante consiste à intégrer ces principes dans un cahier des charges technique précis pour vos travaux d’aménagement. Exigez de vos prestataires une séparation physique des chemins de câbles, une organisation normée de la baie et la fourniture d’un plan de câblage à jour.
