Quelle distance minimale imposée par la NF C 15-100 entre câble 230V et câble réseau ?

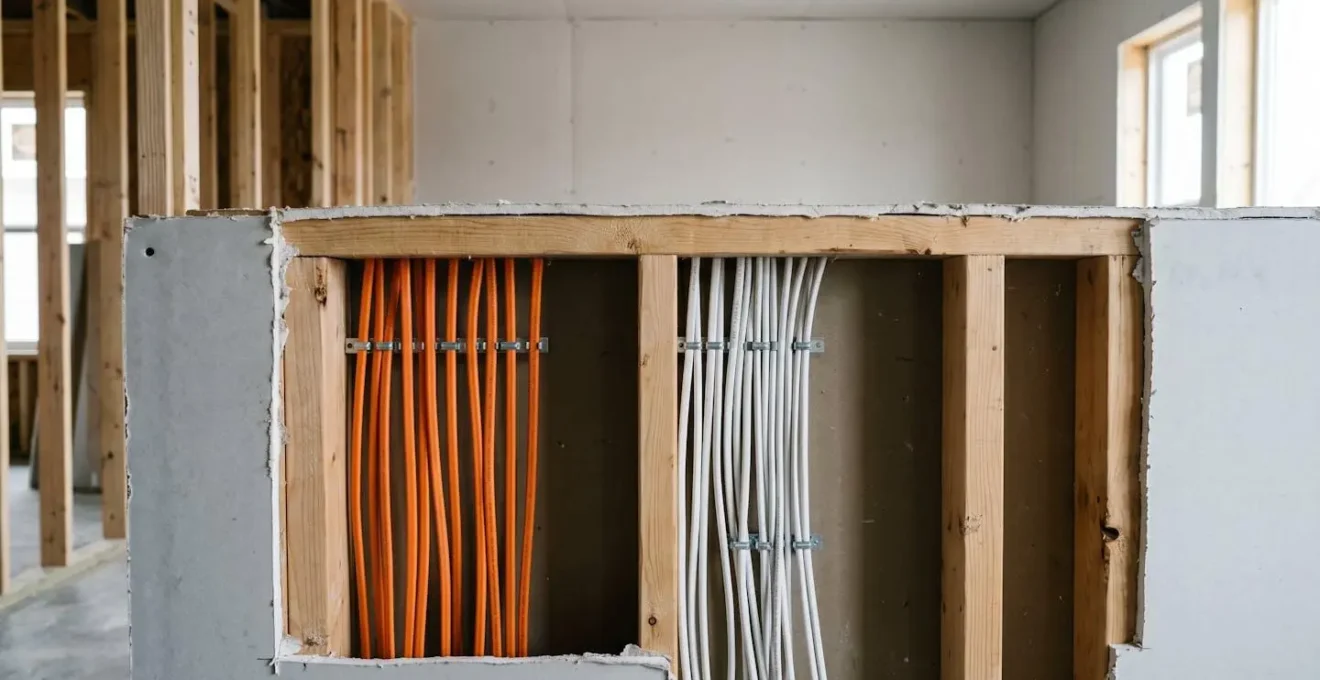

Vous rénovez ou construisez, et le moment fatidique de passer les gaines et les câbles arrive. Une question simple en apparence vous taraude : quelle distance respecter entre un câble électrique et un câble réseau RJ45 ? Beaucoup cherchent un chiffre magique, une réponse simple pour être « dans les clous » et obtenir le précieux sésame du Consuel. On entend parler de 3 cm, de 5 cm, de goulottes spécifiques… La réalité, c’est que la norme NF C 15-100 ne donne pas un chiffre unique, mais un ensemble de règles basées sur un principe physique fondamental : l’induction électromagnétique.

L’erreur classique est de voir cette contrainte de séparation comme une simple formalité administrative. C’est une vision à court terme qui mène à des débits internet décevants, une image TV qui pixellise et, au final, une installation non pérenne. Cet article adopte une approche de formateur : comprendre le « pourquoi » de la norme pour appliquer le « comment » intelligemment. Il ne s’agit pas de mémoriser une distance, mais d’apprendre à concevoir des chemins de câbles logiques, à anticiper les interférences dès le plan et à réaliser une installation VDI (Voix, Données, Images) qui délivrera 100% de son potentiel. Nous allons décomposer la logique de la norme, de la définition des câbles à la structuration globale dans la Gaine Technique Logement (GTL), en passant par les erreurs à ne jamais commettre.

Pour naviguer efficacement à travers les impératifs de la norme et les bonnes pratiques d’installation, cet article est structuré en plusieurs sections clés. Chacune aborde une facette précise du sujet, de la physique des interférences aux détails pratiques de mise en œuvre. Le sommaire ci-dessous vous permettra d’accéder directement à l’information qui vous est la plus utile.

Quels câbles sont considérés comme courant faible selon la NF C 15-100 ?

Avant de parler de séparation, il est impératif de bien identifier les acteurs en présence. Le terme « courant faible » désigne tous les circuits qui transportent de l’information, et non de la puissance. Leur tension est très basse, mais leur signal est extrêmement sensible aux perturbations extérieures. La norme NF C 15-100, dans son application VDI, encadre principalement les câbles de communication. Il est crucial de ne négliger aucun d’entre eux lors de la phase de planification.

La liste des câbles de communication à considérer est de plus en plus large avec la généralisation de la domotique et des objets connectés. Une installation moderne doit anticiper ces besoins. On y retrouve :

• Les câbles RJ45 torsadés (Catégorie 6a ou supérieure recommandée) pour le réseau Ethernet, qui est le cœur de votre connectivité.
• Les câbles coaxiaux pour la distribution télévisuelle (Grade 2TV ou Grade 3TV/Sat pour combiner TV et satellite).
• Les câbles dédiés aux systèmes d’alarme (souvent de type NFA2P) et aux interphones vidéo.
• Les bus de communication pour la domotique (protocoles KNX, par exemple).
• Et de plus en plus, la fibre optique. D’ailleurs, il est important de noter que la norme NF C 15-100 impose désormais l’installation d’un point de terminaison optique (DTIo) dans le tableau de communication pour accueillir la fibre, signe de son importance croissante.

Chacun de ces câbles est une autoroute pour l’information. Le moindre « bruit » électromagnétique sur leur trajet peut dégrader, voire interrompre, le signal. C’est pourquoi leur protection est un enjeu majeur.

Pourquoi la norme NF C 15-100 impose 3cm minimum entre un câble électrique et un RJ45 ?

La question du « 3 cm » est une simplification souvent entendue sur les chantiers, mais elle cache une réalité physique plus complexe. Cette règle n’est pas arbitraire ; elle est la conséquence directe d’un phénomène appelé l’induction électromagnétique. Pour faire simple, tout câble parcouru par un courant électrique (le courant fort 230V) génère un champ magnétique invisible autour de lui. Si un câble de communication (courant faible, comme un RJ45) passe à proximité, ce champ magnétique va « induire » un courant parasite dans le câble réseau. Ce courant parasite, c’est le « bruit » qui perturbe le signal de données, provoquant des pertes de paquets, une baisse de débit et des erreurs de transmission.

Ce paragraphe introduit le concept complexe d’induction. Pour bien le comprendre, il est utile de visualiser ses composants principaux. L’illustration ci-dessous décompose ce processus.

Comme le montre ce schéma, l’intensité du champ magnétique diminue très rapidement avec la distance. C’est sur ce principe que repose la norme. Les « 3 cm » sont une valeur minimale absolue, souvent citée pour les croisements perpendiculaires où l’interaction est très brève. Cependant, dans la majorité des cas, et notamment lorsque les câbles cheminent en parallèle, cette distance est insuffisante. La règle générale, que nous détaillerons plus loin, est bien plus stricte. Le chiffre de 3 cm doit donc être considéré comme un avertissement : en deçà, les problèmes sont quasi garantis.

Comment dessiner vos chemins de câbles forts et faibles sur plan pour éviter les croisements ?

La meilleure façon d’éviter les problèmes d’interférences est de ne pas en créer. Cela commence bien avant de toucher une pince ou une perceuse : sur le plan de votre logement. Une conception rigoureuse des chemins de câbles est la clé d’une installation réussie. L’objectif est de créer deux réseaux de distribution aussi indépendants que possible : l’un pour la puissance (courant fort) et l’autre pour l’information (courant faible).

La première étape consiste à positionner sur votre plan tous les points d’arrivée : prises de courant, points lumineux, interrupteurs pour le courant fort ; prises RJ45, prises TV, thermostat, interphone pour le courant faible. Ensuite, tracez des « autoroutes » distinctes depuis la Gaine Technique Logement (GTL) vers ces différents points. Idéalement, les courants forts passeront par le sol ou le plafond, tandis que les courants faibles circuleront dans les cloisons à une hauteur différente, ou inversement. Le but est de minimiser les parcours parallèles. Quand un croisement est inévitable, il doit se faire impérativement à angle droit (90°) pour minimiser la surface d’interaction entre les champs.

La norme fournit des directives claires sur ces distances. Comme le précise la section 444.3.6 de la norme NF C 15-100, pour les câbles apparents, en faux plancher ou en faux plafond, une séparation minimale de 5 cm est requise. L’utilisation de goulottes ou conduits profilés avec des compartiments dédiés est une solution très efficace pour s’affranchir de cette distance, car la cloison physique joue le rôle de bouclier.

Dans quel ordre poser courant fort puis faible pour minimiser les intersections ?

Une fois la planification sur plan terminée, vient la mise en œuvre sur le chantier. L’ordre dans lequel vous posez vos gaines et câbles a une importance stratégique. En suivant une séquence logique, vous simplifierez le travail et vous assurerez naturellement le respect des règles de séparation. La règle d’or est simple : on installe toujours le courant fort en premier.

Pourquoi ? Parce que les circuits de puissance sont les plus contraignants. Les câbles ont des sections plus importantes, les rayons de courbure sont plus larges et leurs chemins sont dictés par la puissance et la sécurité (souvent les chemins les plus courts). Le courant fort définit le « terrain de jeu ». Une fois qu’il est en place, il devient beaucoup plus simple de faire cheminer les câbles de courant faible, plus fins et plus flexibles, en contournant les obstacles et en respectant les distances de sécurité. Tenter de faire l’inverse, c’est s’exposer à devoir faire des contorsions avec des gaines rigides de 230V pour éviter un câble RJ45 déjà posé.

La séquence de pose recommandée pour une installation conforme est la suivante :

1. Étape 1 : Installer les éléments structurants : le tableau électrique principal et la Gaine Technique Logement (GTL).
2. Étape 2 : Tracer au mur les circuits de courant fort (230V) en suivant les chemins les plus directs définis sur le plan.
3. Étape 3 : Poser et fixer les gaines ICTA destinées aux câbles électriques en respectant les hauteurs et normes de fixation.
4. Étape 4 : Identifier et marquer clairement les points où les circuits de courant faible devront obligatoirement croiser les circuits forts.
5. Étape 5 : Poser les gaines de courant faible en suivant leurs propres chemins, en contournant les circuits forts et en maintenant la distance de séparation requise.
6. Étape 6 : Aux croisements, s’assurer que l’angle est bien de 90° et que le contact est minimal.

En procédant dans cet ordre, l’installation des courants faibles se fait en « conséquence » de celle des courants forts, ce qui rend le respect des distances beaucoup plus intuitif.

Les 3 erreurs de proximité qui créent des parasites et font échouer la réception Consuel ?

Malgré la connaissance des règles, certaines erreurs de mise en œuvre reviennent constamment et sont des motifs de non-conformité lors du passage de l’inspecteur du Consuel. Ce ne sont pas des détails techniques obscurs, mais des fautes grossières de non-respect de la séparation des circuits. D’ailleurs, les chiffres officiels montrent que la vigilance est de mise : le rapport annuel du Consuel révèle des taux de non-conformité élevés sur des points fondamentaux comme la mise en œuvre générale (22,3 %). La séparation des courants en fait partie.

L’inspecteur du Consuel est formé pour repérer rapidement ces manquements. Trois erreurs sont particulièrement dans son viseur, car elles trahissent une méconnaissance totale du principe de séparation. Les connaître, c’est s’assurer de ne pas les commettre.

Le tableau suivant détaille ces trois erreurs critiques, leurs conséquences et comment les éviter. Elles constituent un véritable « best-of » de ce qu’il ne faut pas faire.

Ces erreurs peuvent sembler basiques, mais elles sont la cause de nombreux échecs à la certification. Une attention particulière à ces trois points lors de l’auto-contrôle de votre chantier vous évitera bien des déconvenues.

Quelle section de câble pour alimenter prises, éclairage, plaques et chauffe-eau ?

Comprendre la séparation des courants implique aussi de comprendre la source des perturbations : le courant fort lui-même. Tous les circuits 230V ne sont pas égaux en termes de potentiel de perturbation. Un circuit alimentant une plaque de cuisson de 7kW génère un champ électromagnétique bien plus intense qu’un circuit d’éclairage de quelques centaines de watts. La section du câble électrique, directement liée à l’intensité qu’il transporte, est donc un bon indicateur de son « indice de perturbation ».

La norme NF C 15-100 définit des sections de câbles minimales pour chaque type de circuit, associées à un calibre de disjoncteur spécifique pour garantir la sécurité. Connaître ces associations est une base du métier d’électricien. Mais en tant que formateur VDI, j’y ajoute une dimension supplémentaire : plus la section du câble et le calibre du disjoncteur sont élevés, plus vous devez être vigilant sur la distance de séparation avec vos câbles de communication.

Le tableau ci-dessous, basé sur les recommandations de fabricants comme Nexans, résume les associations standard et y ajoute une vision « VDI » avec un indice de perturbation qualitatif. C’est un outil pour hiérarchiser votre vigilance : un câble de 6 mm² pour une plaque de cuisson est votre « ennemi public numéro 1 » en matière d’interférences.

Courant fort 230V vs courant faible VDI : pourquoi les séparer physiquement de 5cm minimum ?

Nous avons effleuré la question des 3 cm, mais la règle générale et la plus importante à retenir, celle qui s’applique dans le cas le plus courant d’un cheminement parallèle, est bien celle des 5 centimètres. Cette distance n’est pas sortie d’un chapeau ; elle est le fruit de calculs et de tests qui démontrent qu’à partir de cette séparation, l’intensité du champ électromagnétique rayonné par un câble 230V standard devient suffisamment faible pour ne plus perturber de manière significative un câble de communication de bonne qualité (type Cat 6a blindé).

Cette règle de 5 cm est le principe de base. Cependant, la norme est pragmatique et reconnaît que dans une installation réelle, il est parfois impossible de respecter cette distance sur toute la longueur. C’est là qu’interviennent les règles de croisement et les solutions de compensation. Comme le résume un expert :

Les câbles courant fort et courant faible doivent être tirés dans des gaines distinctes. Les câbles ne doivent pas circuler sur plus de 30 cm côte à côte, même dans les cloisons, sauf s’ils se croisent à angle droit.

– Guide Installation Courant Faible 2026, Normes NF C 15-100 relatives au courant faible

Que faire si même le croisement à 90° est complexe ou si un cheminement commun est la seule solution viable (par exemple, dans une goulotte le long d’un mur en béton) ? La norme autorise des alternatives. Il est possible de s’affranchir de la règle des 5 cm en utilisant une séparation physique qui agit comme un écran. C’est le rôle des goulottes à compartiments ou des conduits profilés. Comme l’indique une analyse des solutions du marché, des systèmes comme Legrand DLP ou Schneider OptiLine permettent de faire cohabiter les deux types de courant dans un même profilé, à condition qu’ils soient dans des compartiments séparés. La cloison en plastique ou en métal remplace alors la distance dans l’air libre.

Comment structurer courant fort et faible dans vos locaux sans interférences réseau ?

Après avoir exploré les principes, les règles et les erreurs à éviter, il est temps de synthétiser et de voir comment tout cela s’organise concrètement dans un logement. Le point de convergence de tous les circuits, qu’ils soient de puissance ou de communication, est la Gaine Technique Logement (GTL). C’est le cerveau de votre installation électrique, et sa bonne organisation est le reflet de la qualité de votre travail.

La GTL n’est pas une option. Conformément à la norme NF C 15-100, la GTL est devenue obligatoire pour les locaux d’habitation neufs et les rénovations complètes depuis 2015. Elle matérialise l’Espace Technique Électrique du Logement (ETEL) et doit regrouper en un seul point le panneau de contrôle (si présent), le tableau électrique (courant fort) et le coffret de communication (courant faible). C’est précisément à cet endroit, où la densité de câbles est la plus forte, que les règles de séparation sont les plus cruciales.

Dans la GTL, la séparation doit être physique et visible. Le tableau de répartition des courants forts et le coffret de communication VDI doivent être deux entités distinctes. Les câbles de puissance arrivent dans le tableau protégés par leurs gaines ICTA, qui assurent une première forme de cloisonnement. Les câbles de communication, quant à eux, arrivent directement dans leur coffret dédié, où ils sont brassés vers les différentes prises RJ45 du logement. Aucun mélange ne doit être possible. Une GTL bien organisée est un signe de professionnalisme qui est immédiatement apprécié par l’inspecteur du Consuel. C’est la vitrine de votre respect de la norme.

Vous disposez maintenant de toutes les clés pour concevoir et réaliser une installation électrique où courants forts et faibles cohabitent en parfaite harmonie. Passez maintenant de la théorie à la pratique en appliquant ces règles sur vos plans pour garantir une installation non seulement conforme, mais véritablement performante et prête pour les usages de demain.
